Onko ESD-maakaapeli avain luotettavaan staattiseen ohjaukseen nykyaikaisessa elektroniikassa?

Aikakaudella, jolloin staattinen sähköpurkaus (ESD) voi hiljaa tuhota herkkiä elektronisia komponentteja ja tuotantolinjojaESD maadoituskaapelion keskeinen laite turvallisten purkupolkujen takaamiseksi.

Mikä on ESD-maakaapeli ja avaimen tekniset tiedot

Määritelmä ja tarkoitus

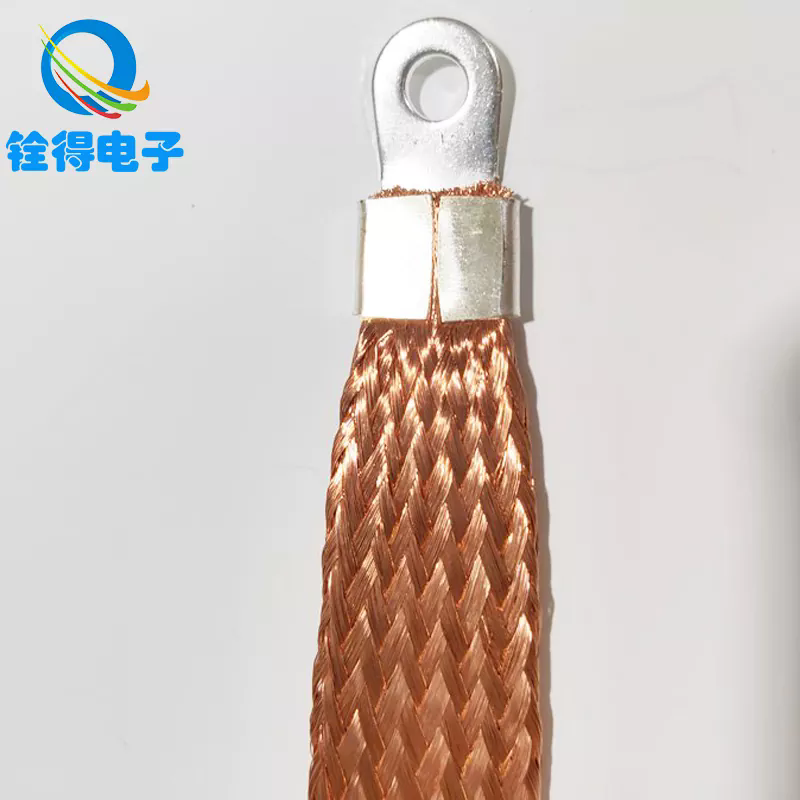

AnESD maadoituskaapeli(kutsutaan myös ESD-maadoitusjohdoksi tai staattisen purkauskaapelin kaapeliksi) on johtava kaapeli, joka yhdistää työpöydän, rannehihnan, ionisaattorikehyksen tai ESD-maton määritettyyn maadoituspisteeseen. Sen tehtävänä on tarjota matalaresistanssinen reitti staattisten varausten poistamiseksi turvallisesti maahan, mikä estää hallitsemattomia sähköstaattisia purkauksia, jotka voivat vahingoittaa komponentteja tai aiheuttaa toimintahäiriöitä.

ESD-maakaapelin ydinparametrit

Alla on standardimäärittelytaulukko, joka kuvaa tyypillisiä parametreja, joita käytetään tällaisten kaapeleiden valinnassa tai arvioinnissa:

Nämä parametrit voivat vaihdella sovellusympäristön, sääntelynormien ja asiakkaiden vaatimusten mukaan.

Tämän artikkelin keskeinen teema

Tärkein tavoite tässä on selittäämiksi ESD-maakaapeli on kriittinen staattisen ohjauksen kannalta, kuinka valita, asentaa ja huoltaa se, jamitkä tulevaisuuden trendit muokkaavat sen kehitystä. Lisäksi artikkeli vastaa kahteen yleiseen kysymykseen ja opastaa sinua Quande-brändin ratkaisuihin.

Miksi ESD-maakaapelilla on merkitystä – edut ja rooli

Miksi staattinen ohjaus on ratkaisevan tärkeää

• Suojaa herkkää elektroniikkaa: Nykyaikaiset integroidut piirit, pinta-asennuslaitteet ja anturit voivat tuhoutua pienillä sähköstaattisilla purkauksilla (usein alle 100 V).

• Saanto ja laatu: Staattiset tapahtumat voivat aiheuttaa piileviä vaurioita, mikä heikentää tuotteen luotettavuutta ja johtaa kenttävirheisiin.

• Turvallisuus ja vaatimustenmukaisuus: Monet elektroniikkavalmistusstandardit (kuten ANSI/ESD S20.20, IEC 61340) edellyttävät määritellyt maadoitusreitit ja resistanssirajat.

Näin ollen ESD-maakaapeli on tärkeä osa ESD-ohjausohjelmaa.

Korkealaatuisen ESD-maakaapelin edut

1. Hallittu tyhjennys: Sisäänrakennettu vastus (yleensä 1 MΩ) varmistaa, että staattinen sähkö haihtuu turvallisesti, kontrolloidusti, mikä vähentää valokaaren tai kipinöiden riskiä.

2. Joustavuus ja mekaaninen kestävyys: Kun sisällä on hopealankaa tai säikeistä kuparia, kaapeli kestää taipumista ja päivittäistä kulumista luotettavammin kuin kiinteä johdin.

3. Johdonmukaisuus ajan myötä: Korkealaatuinen eristys kestää hankausta, kosteutta ja kemiallista altistumista ja säilyttää suorituskyvyn tehdasympäristössä.

4. Yhteentoimivuus: Vakioliittimet (banaanipistoke, alligaattoripidike, lukitusliittimet) tekevät kaapelista yhteensopivan monipuolisen maadoitusinfrastruktuurin kanssa.

5. Kustannustehokkuus: Verrattuna aktiivisiin purkausjärjestelmiin tai ionisaattoreihin, passiivinen kaapeli on edullinen, mutta staattisen ohjauksen perusta.

Keskeinen rooli ESD-ohjausohjelmassa

• Yhteys operaattorin ja yhteisen pisteen välillä: Ranne- tai kantapäähihnoissa kaapeli varmistaa, että käyttäjä pysyy maapotentiaalissa.

• Linkki matosta tai laitteesta maahan: ESD-matot tai työpinnat luottavat tällaisiin kaapeleihin latauksen kuljettamiseksi laitoksen maahan.

• Varmuuskopiointi ja redundanssi: Monimutkaisissa ESD-järjestelmissä useat maadoitusreitit vähentävät yhden pisteen vikoja.

Laadun ja vaatimustenmukaisuuden näkökulmasta huolimattomuus ESD-maakaapelin määrittelyssä tai validoinnissa voi heikentää koko staattista ohjausohjelmaa.

ESD-maakaapelin valinta, asennus ja huolto

Oikean kaapelin valinta (miten)

Kun valitset ESD-maakaapelin, ota huomioon seuraavat vaiheet:

• Tarkista vastusvaatimus: Varmista, että kaapeli vastaa 1 MΩ:n toleranssia tai on sen sisällä (tai asiaankuuluvan standardin mukaisesti).

• Valitse liittimen tyyppi: Valitse laitteesi kanssa yhteensopivat liittimet (banaanipistoke, lukituspistoke, alligaattoripidike).

• Pituudella on väliä: Valitse pituus, joka mahdollistaa helpon ulottuvuuden ilman liiallista löysyyttä (1,2 m on yleinen).

• Tarkista mekaaninen rakenne: Pehmeä tai punottu johdin auttaa vastustamaan taivutuksen aiheuttamaa väsymystä.

• Eristyksen kestävyys: Käytä materiaaleja, jotka kestävät hyvin kulutusta, kemikaaleja ja lämpötiloja teollisuusympäristöissä.

• Sertifikaatit ja testiraportit: Pyydä valmistajalta testiraportit (vastus, eristyksen rikkoutuminen, vetovoima).

Asennusohjeet (miten)

Oikea asennus on avain tehokkuuteen:

1. Liitä kaapeli ensin rannehihnaan tai -mattoon, sitten yhteiseen maadoituspisteeseen.

2. Varmista yhteinen kohtatunnettuun maadoitus- tai maadoituskiskoon.

3. Vältä jyrkkiä mutkia tai mutkia— Kaapeleissa tulee olla pehmeät silmukat jännityksen vähentämiseksi.

4. Reititä pois korkeajännitteisten tai meluisten linjojen läheltäsähköisten häiriöiden välttämiseksi.

5. Suorita määräajoin testaustyypillisesti kuukausittain tai neljännesvuosittain jatkuvuuden ja kestävyyden vahvistamiseksi.

6. Vaihda vaurioituneet tai kuluneet kaapelitvälittömästi — pienetkin murtumat tai eristyshalkeamat voivat tehdä kaapelista tehottoman.

Ylläpito ja validointi (miten)

• Käytä anESD-penkkivastustesterimittaamaan käyttäjän tai maton ja yhteisen pisteen välistä vastusta.

• Mitatun resistanssin tulee pysyä toleranssin sisällä (esim. 0,9–1,2 MΩ).

• Tarkasta, ettei takissa ole viiltoja, naarmuja tai värimuutoksia.

• Taivuta kaapelia varovasti havaitaksesi merkkejä sisäisestä johdin katkeamisesta (ajoittainen jatkuvuus).

• Dokumentoi jokainen testi – jäljitettävyys on tärkeää laatu- ja auditointijärjestelmissä.

Yleiset sovellukset

• Elektroniikan kokoonpanolinjat: Jokaiselle ohjauspisteelle (rannehihna) tai työpistematolle.

• Korjaa ja työstä penkkejä: Suojaus juottamisen, tarkastuksen ja käsittelyn aikana.

• Puhdastilat ja puolijohdetehtaat: Kun staattinen ohjaus on ratkaisevan tärkeää myöntymisen kannalta.

• Laboratoriot ja T&K-laboratoriot: Prototyyppi- ja testausympäristöihin.

• Pakkaus- ja ESD-turvalliset lähetysalueet: Maadoittaa johtavia alustoja ja kuljetusjärjestelmiä.

Tulevaisuuden trendit, haasteet ja integraatio

Kehittyvät standardit ja vaatimustenmukaisuus

Standardit kutenIEC 61340jaANSI/ESD S20.20vaativat yhä tiukempaa validointia, jäljitettävyyttä ja tarkastusten noudattamista. Valmistajat ja käyttäjät joutuvat tarkastamaan useammin, ja heidän on esitettävä dokumentoitua näyttöä asianmukaisista maadoituskäytännöistä. ESD-maakaapelin on täytettävä muuttuvat vastustoleranssit ja materiaaliturvallisuusvaatimukset.

Älykäs ja digitaalinen valvonta

Seuraavan sukupolven kaapelit voivat sisältääupotettuja antureita tai älykkäitä sirujakaapelin eheyden, vastuksen poikkeaman ja käyttöjaksojen seuraamiseen. Nämä "älykkäät kaapelit" varoittaisivat huoltojärjestelmiä, jos vastus ajautuu alueen ulkopuolelle tai jos mekaaninen vaurio on välitön.

Materiaalit ja kestävyyden parannukset

Edistyy sisäännanomateriaalit, korkean suorituskyvyn polymeerit, ja joustavammat johtimet (esim. hopeoitu hopealanka, hiilinanoputkikomposiitit) pidentävät käyttöikää, parantavat joustavuutta ja vähentävät vikatiheyttä ankarissa ympäristöissä.

Integrointi IoT- ja MES-järjestelmiin

Täysin digitalisoiduissa tehtaissa jokaisella maadoituskaapelilla voi olla tunnus tai signaali, joka yhdistää sen kaapeliinManufacturing Execution System (MES). Tämä antaa reaaliajassa näkyvyyttä huoltoväleistä, käyttäjän vaatimustenmukaisuudesta ja staattisen ohjauksen kunnosta.

Haasteet voitettavana

• Tasapainottaminenhinta verrattuna edistyneisiin ominaisuuksiin: Älykkäät kaapeliratkaisut voivat nostaa kustannuksia, mikä vaikuttaa käyttöönottoon alhaisemman katteen aloilla.

• Ympäristön rasitus ja kuluminen: Korkea kosteus, kemiallinen altistuminen ja hankaus ovat edelleen jatkuvia uhkia.

• Käyttäjän noudattaminen: Jopa huippuluokan kaapeleita käytettäessä virheellinen liitäntä tai käyttäjän valvonta heikentää suorituskykyä.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä resistanssi ESD-maakaapelilla normaalisti pitäisi olla?
A1: Tyypillinen kohde on1 MΩ ±10 %(eli 0,9 MΩ - 1,1 MΩ). Tämä vastus rajoittaa turvallisesti purkausvirtaa ja sallii staattisen sähkön virrata maahan. Joissakin kokoonpanoissa 0,75–1,25 MΩ:n toleranssialue on hyväksyttävä standardista tai asiakkaan vaatimuksista riippuen.

Q2: Kuinka usein ESD-maakaapeli tulee testata tai vaihtaa?
A2: Testauksen tulisi tapahtua ainakinkuukausittain tai neljännesvuosittain, riippuen laatujärjestelmästäsi ja tarkastustiheydestäsi. Jos mittaukset poikkeavat toleranssista tai vaipassa on vaurioita (haavoja, hankaumia, värimuutoksia), kaapeli onvaihdettu välittömästi. Mekaaninen väsymys tai ajoittainen jatkuvuus taivutuksen aikana on vikamerkki.

Yhteenveto ja tuotemerkin esittely

TheESD maadoituskaapelion perustavanlaatuinen, mutta usein aliarvostettu elementti missä tahansa tehokkaassa staattisessa ohjausohjelmassa. Ymmärtäminenmitäse on,Miksisillä on merkitystä tuotteen tuoton, luotettavuuden ja turvallisuuden kannaltamitensen valitseminen, asentaminen, testaaminen ja ylläpito muodostaa vankan ESD-strategian selkärangan. Tulevaisuudessa älykäs kaapeliintegraatio, IoT-yhteydet, edistyneet materiaalit ja tiukemmat standardit muokkaavat tämän tekniikan kehitystä.

kuntarjoaa täyden valikoiman ESD-maadoitusratkaisuja – mukaan lukien kestävät, sertifioidut ESD-maadoituskaapelit, jotka on suunniteltu pitkäikäiseksi, tasaisen suorituskyvyn ja saumattoman integroinnin edistyneisiin valmistusjärjestelmiin. Räätälöityjä määrityksiä, teknistä tukea tai hankintatiedusteluja vartenota meihin yhteyttä.
