Miksi kuparipunoslangat ovat tärkeämpiä kuin luulet?

Abstrakti

Kuparipunotut langatnäyttävät yksinkertaisilta – monet pienet säikeet on kudottu litteäksi tai putkimaiseksi punokseksi – mutta ne ovat risteyksessä sähköinen suorituskyky ja mekaaninen todellisuus. Jos olet koskaan nähnyt maadoitushihnan napsahtavan kuukausien tärinän jälkeen, katsonut kaapin kuumenevan sidoskohdassa tai ajoittaisia EMI-ongelmia, jotka "häviävät" tarkastuksen aikana, perimmäinen syy piilee usein punoksen valinnassa, päätemenetelmä ja pintakosketuksen laatu.

Tässä oppaassa opit, mikä tekee punottuista kuparista eron kiinteistä johtimista, kuinka sovittaa punoksen rakenne käyttötarkoitukseen, mitä pyytää hankinnassa (joten et arvaa) ja kuinka välttää yleisimmät asennusvirheet, jotka tekevät hyvän punoksen huono yhteys.

Sisällysluettelo

Outline

1. Käännä todelliset kipukohdat punosvaatimuksiksi
2. Ymmärrä punoksen rakenne ja miksi se käyttäytyy eri tavalla kuin umpilanka
3. Valitse pinnoitus, geometria ja pääte ympäristön ja liikkeen perusteella
4. Käytä yksinkertaista teknisten tarkistuslistaa vähentääksesi toimittajan edestakaisin käyttöä
5. Asenna oikein, jotta vastus pysyy alhaisena ja luotettavuus korkea

Mitä ongelmia Copper Braided Wires ratkaisee?

Useimmat ostajat eivät aloita ajattelemalla "TarvitsenKuparipunotut langat.” Ne alkavat ongelmasta:

• Tärinä ja liike:Kiinteiden johtimien väsyminen. Punokset taipuvat ja jakavat rasituksen useille säikeille.
• Maadoituksen ja liimauksen luotettavuus:Punos voi luoda matalaimpedanssin polun, kun se on asennettu ja päätetty oikein.
• Kuumat kohdat liitäntäpisteissä:Huono kosketuspinta, väärä korvake/puristus tai alimitoitettu punos voi keskittää lämpöä.
• EMI- ja meluongelmat:Tietyissä maadoitus-/liitos- ja suojausyhteyksissä punokset auttavat hallitsemaan suurtaajuisia häiriöreittejä.
• Syövyttävät tai kosteat ympäristöt:Väärä pintakäsittely voi hapettua, lisätä vastusta ja aiheuttaa ajoittaisia ​​vikoja.
• Hankinnan hämmennys:"Pitoksen leveys" ei yksin määritä suorituskykyä; rakentaminen ja purkaminen ovat yhtä tärkeitä.

Mitä ovat kuparipunotut johdot ja miten ne rakennetaan?

Kuparipunotut langaton kudottu useista hienoista kuparilangoista. Tämä rakenne luo kaksi käytännön etua:joustavuus(punos liikkuu keskittämättä stressiä yhteen kohtaan) jaredundanssi(Monet säikeet jakavat virran ja kuorman).

Mutta "punos" ei ole yksi asia. Tässä ovat ydinrakennemuuttujat, jotka muuttavat suorituskykyä:

• Säikeen halkaisija ja lukumäärä:Hienommat säikeet taipuvat yleensä paremmin; useammat säikeet voivat jakaa virtaa ja parantaa kestävyyttä.
• Punoskuvio ja peitto:Tiukemmat punokset pitävät usein muotonsa ja koskettavat paremmin; löysemmät punokset voivat olla joustavampia, mutta ne voivat olla mekaanisesti vähemmän kestäviä.

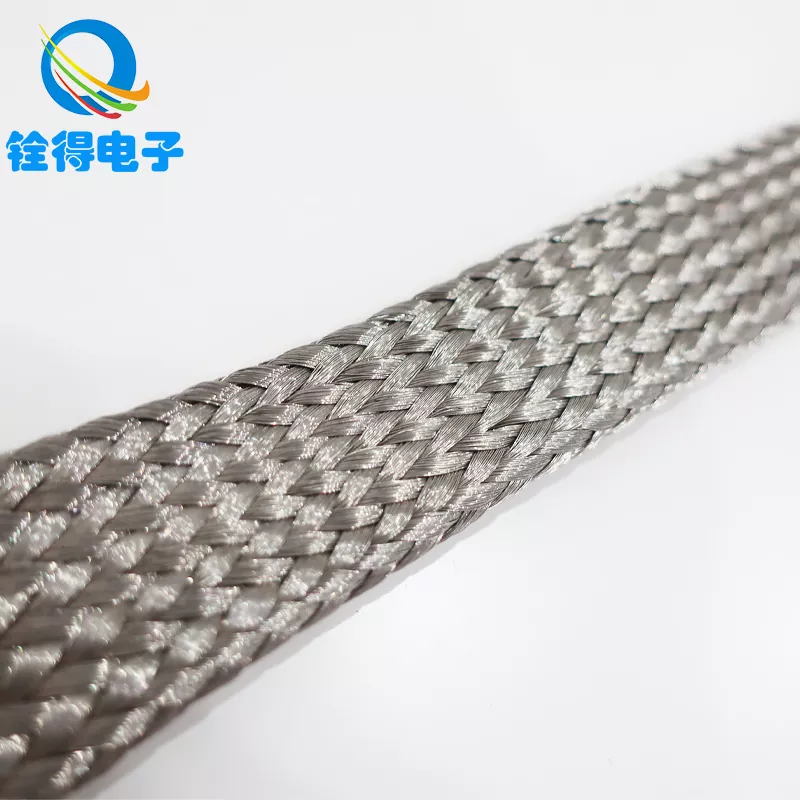

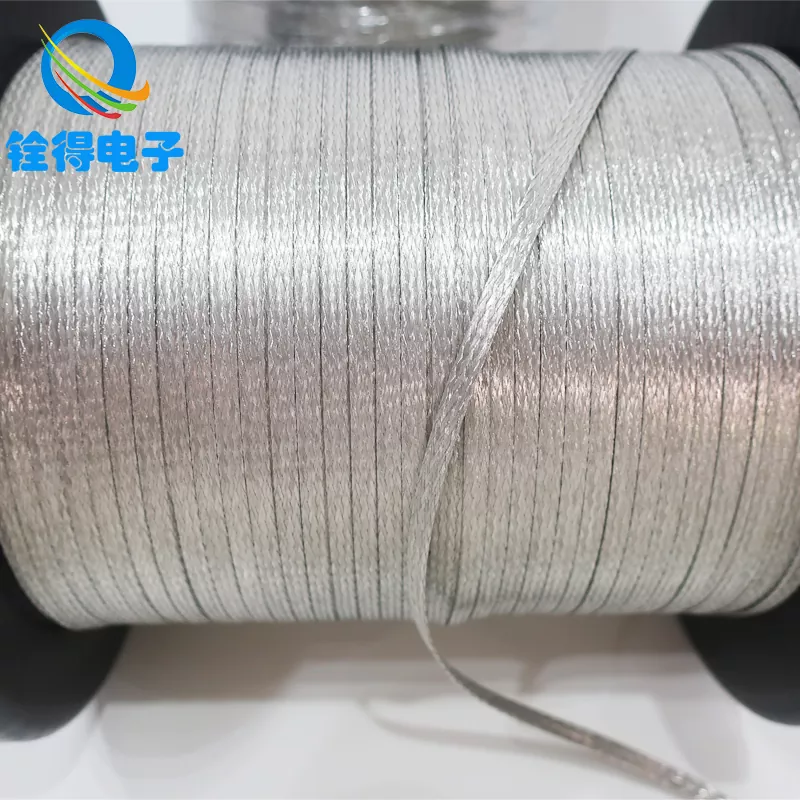

• Muoto:Litteät punokset ovat yleisiä maadoitushihnoissa; putkimaisia ​​punoksia voidaan käyttää hihoina tai laajennettavana suojana tietyissä rakenteissa.
• Pintakäsittely:Paljas kupari vs. pinnoitettu vaihtoehdot (valitaan usein korroosionkestävyyden ja juotettavuuden vuoksi).
• Lopetustapa:Puristus-, hitsaus-, juotos- tai pultatut puristusliitännät – tästä syntyy monia vikoja.

Vinkki: Jos toimittajasi pyytää vain "leveyttä" ja "pituutta", olet todennäköisesti matkalla kohti epätasaisia ​​odotuksia. Hyvä myyjä keskustelee ympäristöstä, liikkeestä ja irtisanomisesta.

Missä niitä pitäisi käyttää (ja missä ei)?

Kuparipunotut langatvalitaan yleensä, kun liitännän täytyy kuljettaa virtaa (tai tarjota matalaimpedanssinen sidospolku) samalla käsitellä liikettä tai tärinää.

Kuinka valita oikea punos

Jos haluat hankintaystävällisen tavan spesifioidaKuparipunotut langat, käytä tätä vaiheittaista tarkistuslistaa. Se muuttaa sotkuiset oireet selkeiksi vaatimuksiksi.

• Määrittele työ:maadoitus/liitoshihna, joustava liitin, suojaholkki tai virtaa johtava linkki.
• Arvio sähköntarpeesta:nykyinen taso, käyttösuhde ja hyväksyttävä lämpötilan nousu (vältä arvailuja - käytä järjestelmätietojasi).
• Kuvaile mekaanista todellisuutta:jatkuva tärinä, satunnainen taipuminen, saranoiden liike tai lämpölaajenemisjaksot.
• Valitse muoto:litteä punos hihnoihin ja liimaukseen, putkimainen punos holkkiin tai laajennettava peitto tietyissä kokoonpanoissa.
• Valitse pintakäsittely ympäristöön sopivaksi:kostea/suolainen ilma, teollisuushöyryt tai puhdas sisäkaappi.
• Lukon päättämisen tiedot:korvakkeen tyyppi, pultin koko, reikien väli, puristus-/hitsausprosessi ja se, tarvitseeko päät tinausta tai holkkeja.
• Suunnittele suojaus:hankausholkit, eristekerrokset tai vedonpoisto, jos punos voi hankaa teräviä reunoja.

Vertailutaulukko yleisille punosvaihtoehdoille

Alla on käytännön vertailu, jonka voit kopioida tarjouspyyntöön. Se keskittyy siihen, mikä muuttuu todellisessa maailmassa, ei vain siihen, mikä näyttää erilaiselta luettelossa.

Ammattilaisen vinkki: Kun vertailet toimittajia, pyydä heitä ilmoittamaan rakennustiedot (säikeen halkaisija/määrä, punoksen kattavuus ja päätteen tiedot). "Vastaava leveys" ei ole vastaava suorituskyky.

Ostajien tulee pyytää laatutarkastuksia ja asiakirjoja

Jos projektisi on herkkä – tehoelektroniikka, teollisuuslaitteet, rautatie, sähköautojen osajärjestelmät tai mikä tahansa turvallisuuden kannalta kriittinen maapolku – käsitteleKuparipunotut langatkuten a komponentti, ei hyödyke. Tässä on puhdas laadunvarmistuspyyntöluettelo, joka toimii ilman, että toimittajasi ylikuormitetaan:

• Saapuvan materiaalin valvonta:kuparilaadun kuvaus, pinnoitteen kuvaus (tarvittaessa) ja erän jäljitettävyys
• Sähköinen tarkastus:kestävyyden/jatkuvuuden tarkistusmenetelmä ja hyväksymiskriteerit (pituutta tai kokoonpanoa kohti)
• Irtisanomisen vahvistus:puristuskorkeus/leveystiedot (jos puristus), vetotestilähestymistapa ja silmämääräinen tarkastusstandardi
• Mittojen ohjaus:leveys/paksuustoleranssi, reikien etäisyyden toleranssi (jos asennettuna korvakkeilla)
• Vaatimustenmukaisuusasiakirjat:CoC/CoA tarpeen mukaan ja markkinoiden pyytämät ympäristövaatimustenmukaisuuslausunnot
• Pakkaus ja käsittely:suojaa taittumista, kontaminaatiota ja hapettumista vastaan ​​kuljetuksen/varastoinnin aikana

Parhaat asennuksen käytännöt estävät vikoja

Jopa parasKuparipunotut langatvoi epäonnistua, jos se asennetaan jälkikäteen. Nämä ovat virheitä, jotka aiheuttavat ajoittaisia vikoja, lämmitys tai varhainen mekaaninen vika:

• Likaiset kosketuspinnat:Maali, hapetus tai öljy lisää vastustuskykyä. Valmistele metalli-metalli-liitäntä.
• Alimitoitettu kontaktialue:Pieni aluslevy leveässä punoksessa voi luoda kuuman pisteen. Käytä asianmukaista laitteistoa täydelliseen kosketukseen.
• Jyrkät mutkat lähellä päätteitä:Taivuttaminen suoraan korvakkeen kohdalle keskittää jännityksen – jättää kevyen siirtymän ja jännityksenpoiston.
• Löysä vääntömomentti ajan myötä:Tärinä voi rentouttaa niveliä. Käytä suunnittelullesi sopivia lukitusmenetelmiä ja tarkista huoltojaksot uudelleen.
• Altistuminen kulumiselle:Jos punos hankaa reunaa, lisää suojaholkki tai reititä se uudelleen.
• Väärä reittisuunnittelu:Pidä hihnat lyhyinä mahdollisuuksien mukaan ja vältä tarpeettomia silmukoita, jotka lisäävät impedanssia.

Jos vikatila on "se toimi käyttöönoton aikana, mutta epäonnistuu myöhemmin", käsittele asennusliitäntä (pinnan esikäsittely + vääntömomentti + laitteisto + vedonpoisto) osana sähkösuunnittelua.

Työskentely Dongguan Quande Electronics Co., Ltd:n kanssa.

Jos hankitKuparipunotut langatmaadoitushihnojen, liitoslinkkien tai joustavien liitäntöjen osalta nopein tie luotettavaan tulokseen on toimittaja joka puhuu sekä "tekniikasta" että "hankinnasta".Dongguan Quande Electronics Co., Ltd.sijoittaa punotut kuparituotteensa käytännön rakennustarpeiden mukaan: konfiguroitavat mitat, sovelluskohtaiset punosvalinnat ja kokoonpanovaihtoehdot, jotka sopivat todellisiin asennusrajoituksiin.

Kun otat yhteyttä, saat parempia suosituksia (ja vähemmän versioita), jos jaat kolme asiaa etukäteen:

• Hakemuksesi:maadoitushihna, joustava liitin, kiinnityshihna tai hihatyyppinen punos
• Sinun ympäristösi:sisäkaappi, kostea kasvi, rannikkoilma, tärinätaso
• Irtisanoutumissuunnitelmasi:pultin koko/reikäväli, korvakkeen tyyppi ja se, tarvitsetko valmiita päitä

FAQ

K: Ovatko kuparipunotut johdot parempia kuin kiinteä johdin maadoitukseen?

Usein kyllä ​​liikkuville tai täriseville hihnoille ja siteille. Punosten joustavuus auttaa estämään väsymistä ja pitää liitoksen vakaana – edellyttäen, että pääte- ja kosketuspinnat on tehty oikein.

K: Pitäisikö minun valita paljas kupari vai tinattu kuparipunos?

Paljas kupari voi olla kustannustehokasta valvotuissa ympäristöissä. Kosteissa tai lievästi syövyttävissä olosuhteissa pinnoitettu pinta valitaan yleensä auttamaan pitämään pinnan vakaana ajan mittaan. Paras valinta riippuu valotuksesta, huoltojaksoista ja lopetusmenetelmästä.

K: Mikä on tärkeämpää: punoksen leveys vai punoksen rakenne?

Rakenteella on vähintään yhtä paljon merkitystä kuin leveydellä. Säikeiden lukumäärä/halkaisija, kudoksen tiiviys ja päätteiden laatu määräävät usein kestävyyden ja todellisen kestävyyden.

K: Miksi maadoitushihnat kuumenevat?

Kuumeneminen viittaa yleensä liitoksen vastukseen – pinnan huonoon valmisteluun, pieneen kosketuspintaan, löysään momenttiin tai väärään laitteistoon. Punos voi olla hieno; käyttöliittymä on syyllinen.

K: Mitä minun pitäisi sisällyttää kuparipunottujen lankojen tarjouspyyntöön?

Sisällytä käyttökohde, pituus, leveys/paksuusalue (tai tavoitepoikkileikkaus), ympäristö, liikkeen/värähtelyn kuvaus, päätetiedot (reiän koko/väli, korvakkeet) ja kaikki tarvittavat asiakirjat.

Päättäviä ajatuksia

OstaminenKuparipunotut langathelpottuu, kun lopetat niiden kohtelun "vain kuparina" ja alat käsitellä niitä sähkön ja liikkeen toimivana rajapinnana. Määrittele ympäristö, lukitse pääte, tarkista laatu ja asenna kosketusfysiikkaa kunnioittaen – niin vältyt kalleimmalta vialta: ajoittaiselta.
