Miksi kuparipunos on hiljainen ratkaisu epäluotettavaan maadoitukseen?
Abstrakti
Kuparipunos näyttää yksinkertaiselta – vain joustavaksi nauhaksi kudotut säikeet – mutta se näkyy paikoissa, joissa "yksinkertaiset" ongelmat muuttuvat nopeasti kalliiksi: ylikuumenevat virtakiskolinkit, tärinän vaikutuksesta halkeilevat maadoitushihnat, katkonaiset suojareitit ja akun tai invertterin liitokset, jotka löystyvät muutaman kuukauden kuluttua. Tämä artikkeli hajottaa mitäkuparipunostodella tekee, mitä yleisiä vikoja se estää ja kuinka valita oikea punos nykyiselle, ympäristö ja mekaaninen rasitus. Saat myös asennusvinkkejä, jotka vähentävät takaisinsoittoja, vertailun kaapelikenkiin ja jäykiin hihnoihin sekä usein kysytyt kysymykset, jotka vastaavat kysymykset, joita useimmat joukkueet kysyvät vasta, kun jokin menee pieleen.
Sisällys
- Mikä on kuparipunos ja mihin se sopii?
- Asiakkaan kipupisteet kuparipunos ratkaisee
- Oikean kuparipunoksen valinta
- Mitoitus ja suorituskyky
- Asennusvinkkejä, jotka estävät takaisinsoittoja
- Yleisimmät virheet ja niiden välttäminen
- Kuparipunos vs. vaihtoehdot
- Laatu ja jäljitettävyys
- Teollisuuden hakemukset
- FAQ
- Päätös
Outline
- Määrittele kuparipunos selkeällä kielellä ja selitä, miksi joustavuus on kaiken ydin.
- Kartoita punoksen edut todellisiin kipupisteisiin: lämpö, tärinä, korroosio ja sähköinen melu.
- Anna valintatarkistuslista: pinnoitus, kudos, koko, päätetapa ja ympäristö.
- Jaa asennustottumukset, jotka pitävät vastuksen alhaisena ja käyttöiän korkeana.
- Vertaa kuparipunosta kaapeleihin, jäykiin tankoihin ja punottuihin holkkiin.
- Lopeta ostajaystävällisellä laadun tarkistuslistalla ja selkeällä seuraavalla askeleella.
01Mikä on kuparipunos ja mihin se sopii?

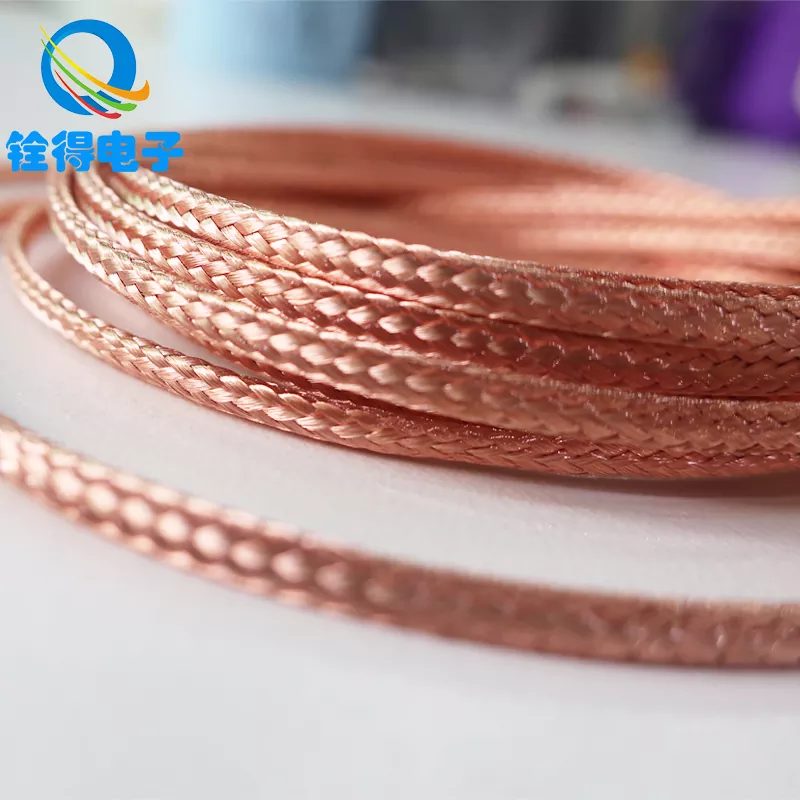

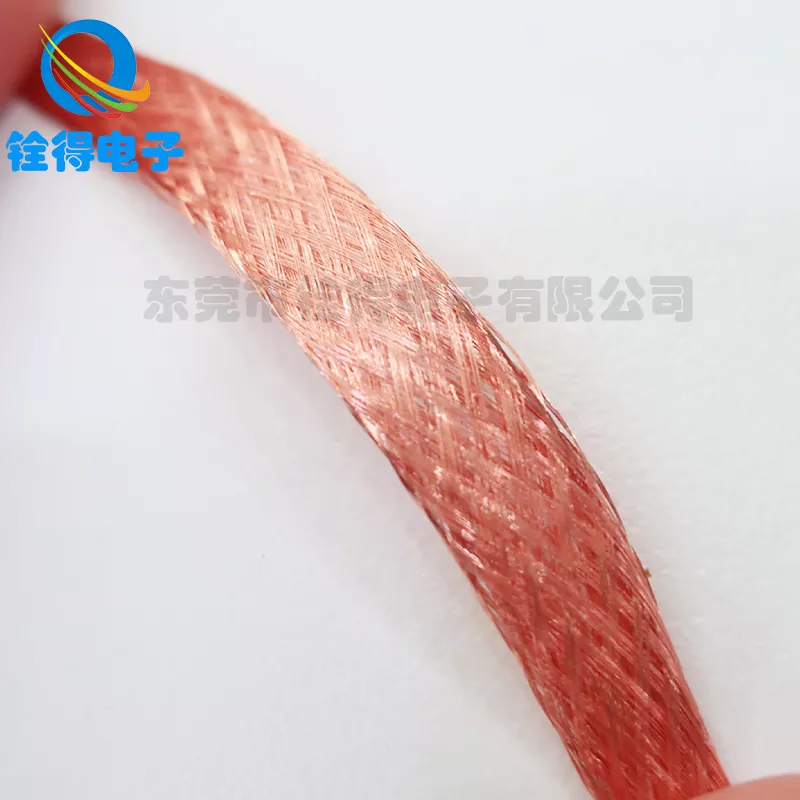

Kuparipunos on kudottu johdin, joka on valmistettu monista hienoista kuparisäikeistä. Sen sijaan, että se toimisi kuin jäykkä sauva, se käyttäytyy kuin joustava hihna: se taipuu helposti, vaimentaa liikettä ja levittää sähkövirtaa laajalle, matalaprofiiliselle reitille.
Tämä joustavuus ei ole "kiva saada". Tästä syystä kuparipunosta käytetään maadoituksessa, sidoksissa ja suurvirtaliitoksissa, joissa tärinä, lämpölaajeneminen, oven/saranan liike tai toistuva huoltoon pääsy rasittaisi jäykkää liitintä. Toisin sanoen: jos liitoskohtasi liikkuu edes vähän, kuparipunos voi pysyä sähköinen jatkuvuus ilman halkeamia, löystymistä tai jännityksen keskittymistä yhteen pulttiin.
Nyrkkisääntö:Jos nykyisen polkusi on selviydyttävä liikkeestä, kuparipunos on usein yksinkertaisin tapa tehdä polusta johtava ja kestävä.
02Asiakkaan kipupisteet kuparipunos ratkaisee
1) "Maadoitushihnamme pettää jatkuvasti tärinän jälkeen."
Punos jakaa taivutuksen tuhansien mikrosäikeiden kesken. Tämä tarkoittaa, että hihna voi taipua toistuvasti ilman, että yksikään kova "saranakohta" murtuisi. Ajoneuvoissa, generaattoreissa, kytkinlaitteiden ovissa ja pyörivissä laitteissa tämä on usein ero viikkoja kestävän hihnan ja vuosia kestävän hihnan välillä.
2) "Näemme liitoksessa kuumia kohtia, mutta vääntömomentti on oikea."
Lämpö tulee yleensä vastuksista, ja vastus johtuu usein huonosta pintakontaktista, hapettumisesta tai liittimestä, joka ei istu tasaisesti kuormituksen alaisena. Kuparipunos voi vähentää lämpöä tarjoamalla laajan kosketusalueen ja sietämällä pientä kohdistusvirhettä "joustamatta" pois liitäntäpinnasta.
3) "Signaalikohina ja häiriöt tappavat vakautemme."
Maa- ja liimausreitit vaikuttavat melukykyyn enemmän kuin useimmat joukkueet haluavat myöntää. Vakaa, matalaimpedanssinen sidos voi vähentää kelluvia potentiaalia ja auttaa suojausta tekemään työnsä. Punottuja hihnoja käytetään yleisesti koteloiden, ovien, telineiden ja paneelien kiinnittämiseen, jotta suojareitti pysyy jatkuvana ajan mittaan.
4) "Korroosio tekee yhteyksistämme arvaamattomia."
Kosteissa tai teollisuusympäristöissä paljas kupari voi hapettua. Pinnoitetut vaihtoehdot (yleensä tinattu kupari) voivat parantaa korroosionkestävyyttä ja juotettavuutta, varsinkin kun huoltovälit ovat pitkiä tai laite on ulkona.
03Oikean kuparipunoksen valinta
Suurin osa ostovirheistä tapahtuu, koska ihmiset valitsevat kuparipunoksen kuin se olisi yleinen hyödyke. Se ei ole. "Oikea" punos on se, joka sopii sinulle sähkön kysyntäjamekaaninen todellisuutesi.
Käytä tätä valintalistaa ennen tarjouksen pyytämistä:
- Virta ja käyttösuhde:jatkuvat vs. lyhyet purskeet ja kuinka usein piikit esiintyvät.
- Lämpötilan nousurajat:mikä on hyväksyttävää lähellä eristystä, muovia tai herkkiä antureita.
- Ympäristö:sisätiloissa puhdas, kostea, suolainen, öljyinen, kemiallinen tai ulkoinen UV-altistus.
- Liikeprofiili:vain jatkuva tärinä, satunnainen taipuminen, saranoiden liike tai lämpölaajeneminen.
- Lopetustapa:puristetut korvakkeet, hitsatut päät, puristetut kämmenet tai juotetut liitokset.
- Asennusgeometria:pultin koko, etäisyys, taivutussäde ja välys.
- Materiaalipari:kupari-alumiini- tai kupari-teräsrajapinnat vaativat usein erityistä huomiota.
04Mitoitus ja suorituskyky
Ihmiset rakastavat pyytää yhtä "vahvistinluokitusta", mutta todellinen suorituskyky riippuu useista tekijöistä: punoksen poikkileikkauspinta-alasta, säikeiden lukumäärästä, kudoksen tiiviydestä, ilmavirta, asennuspaine ja lämpötilarajoitukset liittimen ympärillä. Siksi kaksi samanlaiselta näyttävää punosta voivat käyttäytyä kentällä hyvin eri tavalla.
Mikä oikeastaan on tärkeää kuparipunoksen mitoituksessa:
- Poikkileikkausala:enemmän kuparia tarkoittaa yleensä pienempää vastusta ja vähemmän lämpöä.
- Yhteydenottojen laatu päätyksessä:hyvä punos huonolla päätyliitoksella on silti huono kokoonpano.
- Pituus:pidemmät hihnat lisäävät vastusta; pidä juoksut mahdollisimman lyhyinä pakottamatta tiukkoja mutkia.
- Joustava käyttöikä:Liikkuvia liitoksia varten aseta etusijalle rakenne, joka sietää toistuvaa taivutusta.
- Pinnan kunto:pinnoitus ja puhtaus vaikuttavat pitkäaikaiseen vakauteen.
| Päätöspiste | Tyypilliset vaihtoehdot | Milloin valita se | Yleinen sudenkuoppa |
|---|---|---|---|
| Pintakäsittely | Paljas kupari / Tinattu kupari | Käytä tinattua, jos kosteus, suolasumu tai juotos on osallisena | Olettaen, että paljas kupari pysyy alhaisena ulkona |
| Muototekijä | Litteä punos / Pyöreä punos | Litteä hihnojen ja matalan profiilin kiinnittämiseen; pyöreä, jossa reititys on tiukka | Pyöreän valinta oven kiinnitykseen ja jäykän saranapisteen luominen |
| Kudontatiheys | Löysä / keskikokoinen / tiukka | Löyhempi voi taipua paremmin; tiukempi voi pitää muotonsa ja vähentää takertumista | Liian tiukka punos tärinää aiheuttavissa liitoksissa → väsymys päissä |
| Lopetustyyli | Puristus/hitsaus/puristettu kämmen | Hitsatut/puristetut kämmenet takaavat vakaat, vähän vastustamattomat päät vaativassa käytössä | Luotetaan "käsin juotettuihin" päihin korkeavirtaisten teollisuusyhteyksien yhteydessä |
05Asennusvinkkejä, jotka estävät takaisinsoittoja
Monet "punosvirheet" ovat todella asennusvirheitä. Tässä ovat tavat, jotka pitävät kuparipunos toimimassa odotetulla tavalla.
- Valmistele liitospinta:poista maali, hapettuminen ja epäpuhtaudet hihnan laskeutumispaikasta. Puhdas metalli-metalli-kontakti on perusviiva.
- Käytä asianmukaisia laitteistopinoja:tasainen aluslevy peittämiseksi, jousialuslevy tarvittaessa ja vältä pehmeitä laitteita, jotka rentoutuvat lämmön alla.
- Ota huomioon taivutussäde:älä taita hihnaa päätteen lähellä. Jos sen täytyy taipua, anna sen tehdä vähitellen.
- Liikkumisreitti:Jos ovi heilahtelee, salli tasainen silmukka mieluummin kuin tiukka kaari, joka keskittää jännitystä.
- Ohjaa galvaanisia rajapintoja:jos liität kuparipunoksen alumiiniin, harkitse yhteensopivia pinnoitus-, pintakäsittely- tai sulkuratkaisuja.
- Tarkista lämpösyklin jälkeen:suurvirtajärjestelmissä tarkasta näyte uudelleen lämmityksen ja jäähdytyksen jälkeen stabiilisuuden varmistamiseksi.
06Yleisimmät virheet ja niiden välttäminen
Virhe:Ostamalla "halvin punos" ja olettaen, että kaikki punokset ovat samat.
Korjata:Määritä jokaiselle erälle rakenne, pinnoitus, päätemenetelmä ja perustarkastusstandardi.
Virhe:Hihnan ylilyhentäminen niin, että se on jännittynyt.
Korjata:Anna sille tarpeeksi pituutta, jotta se joustaa luonnollisesti. Rento hihna kestää pidempään ja pysyy vakaampana.
Virhe:Loppuliitoksen huomioiminen.
Korjata:Käsittele irtisanomiset osana tuotetta. "Loppu" on usein paikka, jossa vastus ja lämpö alkavat.
Virhe:Asennus maalatuille tai likaisille pinnoille.
Korjata:Jos pinta ei ole johtava, punos ei voi tehdä taikuutta. Puhdas kontakti ei ole neuvoteltavissa.
07Kuparipunos vs. vaihtoehdot
Kuparipunos ei ole aina oikea vastaus, mutta se on usein anteeksiantavaisin vastaus.
| Vaihtoehto | Vahvuus | Heikkous | Paras käyttö |
|---|---|---|---|
| Kuparipunos hihna | Käsittelee liikettä, laaja kontakti, luotettava liimaus | Vaatii hyvän päätteen ja puhtaat pinnat | Ovet, paneelit, tärinävyöhykkeet, joustava maadoitus |
| Vakiokaapeli nauhoilla | Helppo hankinta, tuttu asennus | Voi väsyä lähellä korvaketta; isompi reititys; vähemmän "litteä" kosketus | Staattiset yhteydet kohtuullisella liikkeellä |
| Jäykkä kuparitanko/hihna | Erittäin pieni vastus, vakaa geometria | Ei siedä tärinää tai toistuvaa taipumista | Kiinteät väyläliitännät, vakaat kotelot |
| Suojaava punosholkki | Erinomainen kaapelin suojaukseen | Ei sinänsä vahva teho/maadoitushihna | EMI-suojaus kaapeleissa, ei kiinnityshihnoissa |
08Laatu ja jäljitettävyys
Jos kuparipunos menee laitteisiin, joilla ei ole varaa seisokkeihin, käsittele toimittajan valintaa luotettavuuspäätöksenä, ei vain hintapäätöksenä. Etsi johdonmukaisuutta: vakaa kudos, kontrolloidut materiaalit ja ennustettavat päätteet.
klo Dongguan Quande Electronics Co., Ltd., tiimit tukevat tyypillisesti kuparipunossovelluksia maadoitus-, liimaus- ja johtavien yhteenliitäntöjen tarpeisiin, kiinnittäen huomiota käytännön yksityiskohtiin, joista ostajat välittävät: toistettava rakenne, ympäristöön sopivat viimeistelyvaihtoehdot ja kokoonpanot, jotka sopivat todellisiin asennusrajoituksiin.
Kysymyksiä, joita kannattaa kysyä kaikilta toimittajalta:
- Voitko antaa punoksen rakenteen yksityiskohtia (säikeiden lukumäärä, punostyyli, nimellinen poikkileikkaus)?
- Mitä pinnoitus-/viimeistelyvaihtoehtoja on saatavilla korroosionkestävyyteen?
- Miten irtisanomiset tehdään ja miten loppujen laatu tarkastetaan?
- Mikä erätunniste tai jäljitettävyys on käytettävissä, jos kentällä ilmenee ongelma?
- Voitteko auttaa suosittelemaan hihnan geometriaa oven keinulle, tärinävyöhykkeelle tai lämpölaajenemisliitokselle?
09Teollisuuden hakemukset
Voimaa ja energiaa
- Akkutelineet ja invertterin maadoitus
- Kojeiston oven liitos ja paneelin maadoitus
- Suurivirtaiset joustavat linkit, joissa lämpöpyöräily on yleistä
Teollisuusautomaatio
- Koneiden kotelot ja kaappiliitokset
- Robotiikka ja liikkuvat kokoonpanot
- Maadoitusreitit taajuusmuuttajille ja säätimille, jotka ovat herkkiä melulle
Kuljetus
- Ajoneuvon alustan maadoitushihnat
- Moottorin ja rungon väliset sidokset, jotka kestävät tärinää
- Raide- ja meriliitoskohdat ankarissa ympäristöissä
Tietoliikenne ja elektroniikka
- Telineen liimaus ja kotelon jatkuvuus
- Suojatut maadoitusreitit takaavat vakaan suorituskyvyn
- Huollettavat yhteydet, jotka eivät heikkene toistuvan käytön jälkeen
10FAQ
Mitä eroa on paljaalla ja tinatulla kuparipunoksella?
Paljas kupari tarjoaa erinomaisen johtavuuden, mutta se voi hapettua helpommin kosteissa tai syövyttävissä ympäristöissä. Tinattu kuparipunos lisää suojakerroksen, joka tyypillisesti parantaa korroosionkestävyyttä ja helpottaa juottamista monissa kokoonpanoissa.
Vähentääkö kuparipunos sähköistä melua?
Se voi auttaa, kun kohina liittyy huonoon sidokseen tai epäjohdonmukaisiin maadoitusreitteihin. Vakaa, matalaimpedanssinen sidos tukee kotelon jatkuvuutta ja voi vähentää kelluvat potentiaalit, jotka edistävät häiriöitä. Se ei ole maaginen suodatin, mutta se on usein puhtaan maadoitusstrategian avainosa.
Miksi hihnani kuumenee, vaikka punos näyttää paksulta?
Lämpö alkaa usein päistä. Huono pinnan valmistelu, hapettuminen, löysät laitteistot tai huonolaatuiset päätteet voivat lisätä tarpeeksi vastustusta aiheuttaen kuumia kohtia. Tarkista metallin välinen kosketus, päätteiden eheys ja asennuksen vääntömomenttistrategia – tarkista sitten hihnan pituus ja reititys.
Kuinka kauan kuparipunos maadoitushihnan tulisi kestää?
Käyttöikä riippuu liikkeen vakavuudesta, ympäristöstä ja asennuksen laadusta. Lempeissä olosuhteissa se voi kestää vuosia. Korkean tärinän tai syövyttävän käytön aikana oikea pinnoitus, oikea reititys ja tukevat päätteet eroavat "lyhytikäisten kulutustarvikkeiden" ja "aseta ja unohda" välillä.
Voiko kuparipunos korvata jäykän virtakiskolinkin?
Joskus. Jos tavoitteena on joustavuus (lämpölaajeneminen, tärinä, palvelun saatavuus), punos on vahva ehdokas. Jos liitäntä on täysin staattinen ja tarvitset maksimaalista jäykkyyttä, virtakisko voi olla sopivampi. Monissa järjestelmissä käytetään molempia: virtakisko kiinteisiin ajoihin, punos liikepisteisiin.
11Päätös
Paras kuparipunos on sellainen, jota sinun ei tarvitse enää koskaan ajatella: se käy viileänä, pysyy jatkuvana tärinän läpi ja pitää maadoituksen ja sidoksen vakaana jopa kuukausien lämpöpyöräilyn ja palveluiden käytön jälkeen. Jos käsittelet kuumia liitoksia, katkonaista jatkuvuutta tai meluisia laitteita, joiden "pitäisi olla kunnossa", kuparipunos on usein puhtain tapa poistaa mekaaninen rasitus sähköongelmasta.
Jos haluat apua todellisiin käyttöolosuhteisiisi sopivan kuparipunosrakenteen, päätetyylin tai hihnageometrian valinnassa, tavoittaaDongguan Quande Electronics Co., Ltd.jaota meihin yhteyttänykyisten, ympäristösi ja asennustietojesi kanssa – tuleva itsesi kiittää sinua.
