Miksi punottu kupariputki on paras valinta EMI-suojaukseen ja kaapelisuojaukseen?

Nykyaikainen elektroniikka pienenee, nopeutuu ja paljon herkempiä melulle. Se on hienoa – kunnes täysin "toimiva" kaapeli alkaa aiheuttaa satunnaisia ​​nollauksia, epävakaita signaaleja tai epäonnistuneita vaatimustenmukaisuustestejä. Jos käsittelet sähkömagneettisia häiriöitä, staattista purkausta tai johtoja, jotka naarmuuntuvat ja jäävät puristuksiin tiukoissa kokoonpanoissa,Punottu kupariputkion yksi käytännöllisimmistä korjauksista, jotka voit toteuttaa suunnittelematta koko järjestelmääsi uudelleen.

Abstrakti

Tämä artikkeli selittää, mitä aPunottu kupariputkitekee, yleiset ongelmat, jotka se ratkaisee (EMI, hankaus, staattinen kertymä ja mekaaninen rasitus) ja kuinka valita oikea rakenne ympäristöäsi varten. Löydät myös selkeän valintaluettelon, asennuksen parhaat käytännöt ja vertailutaulukon, jonka avulla voit sovittaa materiaalivaihtoehdot (paljas kupari, tinattu kupari, hopeoitu kupari ja ruostumaton versiot) todellisiin käyttötapauksiin, jotta voit välttää liikaa maksamisen, alimäärittelyn tai sen asennuksen tavalla, joka kumoaa sen edut.

Sisällysluettelo

1. Pain Points -punottu kupariputki ratkaisee
2. Mikä on punottu kupariputki ja miten se toimii
3. Kuinka valita oikea punottu kupariputki
4. Materiaalien ja rakenteen vertailutaulukko
5. Parhaat asennuksen ja maadoituksen käytännöt
6. Missä sitä yleisesti käytetään
7. Hankinta ja laaduntarkastukset, joilla on todella merkitystä
8. FAQ
9. Johtopäätös

Outline

• Tunnista, onko ongelmasi EMI, staattinen sähkö, hankaus tai tiukan mutkan väsymys
• Ymmärrä suojauksen suorituskyky ja mitä "peitto" käytännössä tarkoittaa
• Valitse ympäristöllesi sopiva materiaali (kosteus, suola, lämpö)
• Kokoa se oikein, jotta se istuu tukehtumatta kaapelia tai jättämättä rakoja
• Asenna se oikeilla pääteillä, jotta suojauksesta ei tule "koristeellista"
• Vahvista yksinkertaisilla tarkistuksilla: jatkuvuus, istuvuus ja maadoituksen eheys

Pain Points -punottu kupariputki ratkaisee

Ihmiset alkavat yleensä etsiäPunottu kupariputkikun jokin "mystisesti" menee pieleen – varsinkin moottoreilla, inverttereillä, kytkentävirtalähteillä, releillä tai tiheillä johtosarjoilla varustetuissa kokoonpanoissa. Tässä ovat yleisimmät kipukohdat, joita se käsittelee:

• Epävakaat signaalit ja EMI-päänsärky:Kohinakytkentä voi aiheuttaa datavirheitä, anturin ajautumista, äänen surinaa tai ajoittaisia ​​tietoliikennehäiriöitä, joiden virheenkorjaus on tuskallista.
• Epäonnistuneet EMC- tai vaatimustenmukaisuustestit:Toimintotestit läpäisevät, mutta päästö- tai herkkyystestit eivät toimi – usein suojausrakojen tai heikon maadoituksen vuoksi.
• Hankaus ja mekaaninen kuluminen:Kaapelit, jotka on vedetty metallireunojen, liikkuvien kokoonpanojen tai tärinää aiheuttavien järjestelmien läpi, voivat kulua eristeen läpi ajan myötä.
• Staattisen sähkön muodostuminen:Kuivissa ympäristöissä tai liikkuvissa kaapelitelineissä staattista sähköä voi kertyä ja purkaa herkkiin osiin.
• Tiukka jyrsintä ja toistuva taivutus:Jotkut suojaholkit ovat jäykkiä tai tilaa vieviä. Punottu putki lisää suojaa samalla taivuttaessa ja taipuessa valjaiden kanssa.

Keskeinen idea: punottu putki ei ole vain "holkki". Se on toiminnallinen kerros, joka voi vähentää häiriöitä, suojata johdotuksia ja tarjota hallitun polun ei-toivotulle sähköenergialle – kun se on määritetty ja asennettu oikein.

Mikä on punottu kupariputki ja miten se toimii

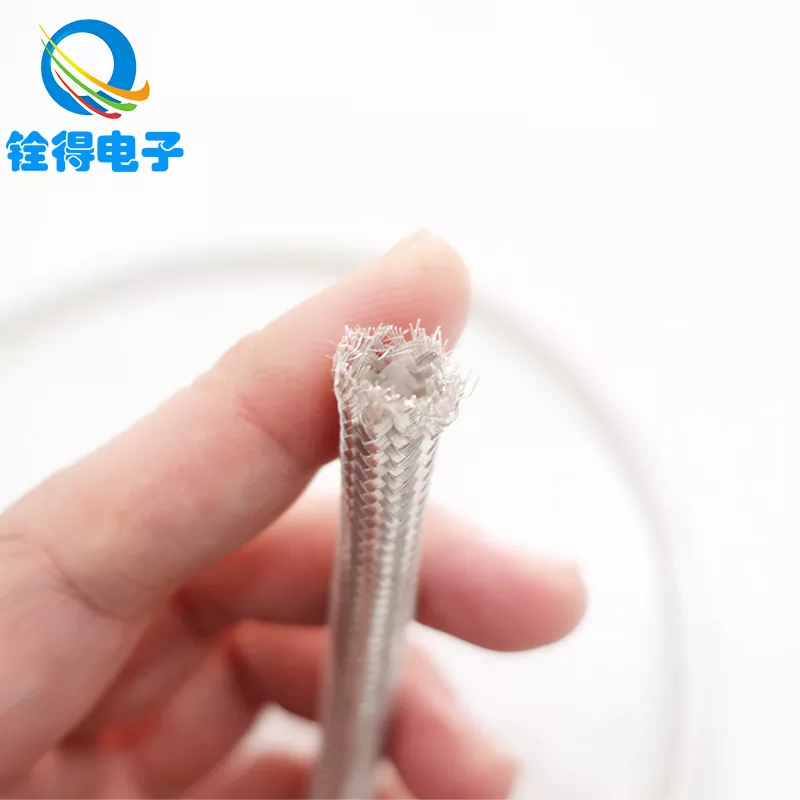

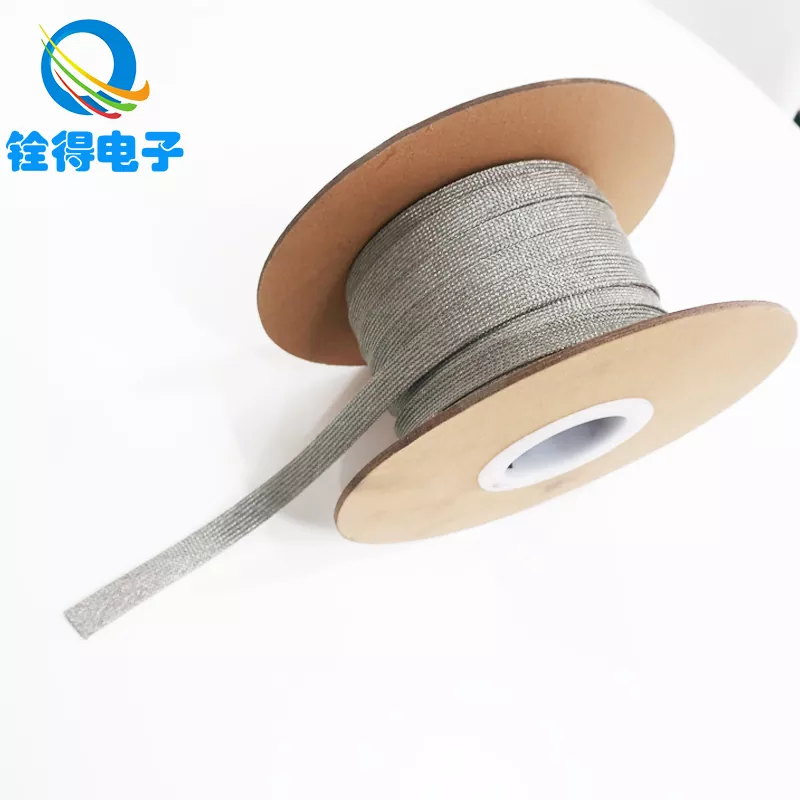

A Punottu kupariputkion putkimainen verkko, joka on tehty punomalla johtavia lankasäikeitä joustavaan holkkiin. Koska se muodostaa johtavan verkon kaapelinipun ympärille, se voi auttaa:

• Vaimentaa sähkömagneettisia häiriöitäympäröimällä herkät johtimet johtavalla esteellä
• Vähennä päästöjärajoittamalla melua, joka muuten säteisi ulospäin
• Tarjoa staattisen purkauksen mahdollisuuskun se on liitetty oikeaan maadoitukseen
• Paranna mekaanista suojaustahankausta, puristusta ja hankausta vastaan

Todellisissa järjestelmissä suorituskyky riippuu yksityiskohdista: punoksen tiheydestä, peittävyydestä, langan halkaisijasta ja - mikä tärkeintä - kuinka päätät ja maadoit punoksen. Laadukas punos huonolla päätteellä voi toimia huonommin kuin keskimääräinen oikein asennettu punos.

Kuinka valita oikea punottu kupariputki

Valitsemalla aPunottu kupariputkiei ole kyse "kalleimman" vaihtoehdon valitsemisesta. Kyse on putken ominaisuuksien sovittamisesta ympäristöösi ja vikatilaan. Käytä tätä tarkistuslistaa:

• Määrittele ensisijainen tavoite:EMI-suojaus, kulumissuoja, staattinen purkaus, maadoituksen jatkuvuus vai yhdistelmä?
• Vahvista ympäristö:kuiva sisätiloissa, kostea, suolasuihku, korkea lämpötila, altistuminen kemikaaleille vai ulkokotelo?
• Mittaa kaapelinipun koko:johtosarjan ulkohalkaisija (OD) sekä liittimien laajennustarve.
• Päätä materiaali/viimeistely:paljas kupari valvottuihin ympäristöihin, tinattu korroosionkestävyyteen, hopeoitu erityisiin johtavuustarpeisiin tai ruostumattomat vaihtoehdot ankariin olosuhteisiin.
• Tarkista punoksen peittävyys ja tiheys:suurempi peitto yleensä parantaa suojausta, mutta voi vähentää ilmavirtausta ja lisätä jäykkyyttä.
• Suunnittele lopetustapa:puristin, puristus, juotos tai suojan päätenauha – tämä vaikuttaa suorituskykyyn enemmän kuin monet ihmiset odottavat.

Käytännöllinen mitoitussääntö: valitse sisähalkaisija, joka sopii tasaisesti nipun päälle pakottamatta sitä. Liian kireä ja punos vääntyy (ja rasittaa kaapelia). Liian löysä ja luot aukkoja, liikettä ja epäjohdonmukaista kosketusta.

Materiaalien ja rakenteen vertailutaulukko

Parhaat asennuksen ja maadoituksen käytännöt

Tässä monet suojausprojektit epäonnistuvat – ei siksi, että punos on "huono", vaan koska asennus tekee siitä tehottoman. Pidä se yksinkertaisena ja kurinalaisena:

• Säilytä jatkuva peitto:Vältä suuria rakoja, vedettyjä avoimia osia tai äkillisiä halkaisijamuutoksia, jotka luovat vuotoreittejä häiriöitä varten.
• Lopeta oikein:Käytä puristinta tai päätenauhaa, joka luo johdonmukaisen 360 asteen kosketuksen punoksen ympärille, kun mahdollista.
• Maadoitus tarkoituksella:Jos haluat suojaussuorituskyvyn, yhdistä punos vakaaseen maadoitusreferenssiin käyttämällä matalaimpedanssista reittiä. Pitkät, ohuet "pigtails" voivat heikentää tehokkuutta korkeammilla taajuuksilla.
• Suojaa päät:Lisää lämpökutistuvaa tai mekaanista vedonpoistoainetta rispaamisen estämiseksi ja alla olevan eristeen terävien reunojen vaurioiden vähentämiseksi.
• Tili liikkumiseen:Jätä liikkuvissa valjaissa riittävästi löysyyttä, jotta palmikoista ei tule rasituskohtaa.

Nopea validointitapa: asennuksen jälkeen tarkista punoksen pituuden jatkuvuus ja varmista, että päätepisteilläsi on kiinteä mekaaninen kosketus. Jos punos voi kiertyä vapaasti lopussa, "kilpisi" ei välttämättä ole sidottu niin kuin luulet sen olevan.

Missä sitä yleisesti käytetään

näetPunottu kupariputkikaikilla toimialoilla, jotka sekoittavat herkkiä signaaleja kohinaiseen tehoelektroniikkaan tai tiukoihin johdotusrajoituksiin. Yleisiä skenaarioita ovat:

• Tietokoneet ja datalaitteet:suojaa sisäisiä tietoja ja sähkölinjoja häiriöiltä ja mekaaniselta kulumiselta
• Viestintäjärjestelmät:minimoi ulkoiset häiriöt ja vähentää valjaiden välistä ylikuulumista
• Autoelektroniikka:tukevat vakaata toimintaa monimutkaisissa sähkömagneettisissa ympäristöissä
• Teollisuusautomaatio:kaapelisuojaus PLC-ohjauskaapeleiden, moottorikäyttöjen ja anturijohtosarjojen ympärillä
• Lääketieteelliset laitteet:parannettu sähkömagneettinen vakaus tarkkuusinstrumenteille ja diagnostisille järjestelmille

Jos järjestelmäsi sisältää kytkentöjä, nopeita transientteja tai tiheää johtosarjan reititystä, punottu holkki voi olla yksi kustannustehokkaimmista parannuksista – varsinkin verrattuna levyjen uudelleensuunnitteluun, kaapelireittien vaihtamiseen tai kookkaan suodatuksen lisäämiseen kaikkialle.

Hankinta ja laaduntarkastukset, joilla on todella merkitystä

Kaikki punotut putket eivät ole samanarvoisia. Kaksi putkea voivat näyttää samanlaisilta yhdellä silmäyksellä ja toimia hyvin eri tavalla todellisissa kokoonpanoissa. Kun arvioit toimittajia, keskity konkreettisiin indikaattoreihin:

• Tasainen punosrakenne:tasainen kudos vähentää heikkoja kohtia ja parantaa asennuksen toistettavuutta
• Vakaat mitat:sisähalkaisijan ja laajenemiskäyttäytymisen tulee olla ennustettavissa erissä
• Materiaalin ja viimeistelyn johdonmukaisuus:pinnoitteen/viimeistelyn laatu vaikuttaa korroosionkestävyyteen ja pitkän aikavälin sähköiseen vakauteen
• Mekaaninen käsittely:hyvät punokset kestävät rispaamista, muodonmuutosta ja takertumista reitityksen aikana
• Räätälöintituki:jos valjaillasi on epätavallinen halkaisija, pituus tai päätetarpeet, räätälöinti voi säästää aikaa ja vähentää kokoonpanoriskiä

Tässä työskentely kokeneen valmistajan kanssa voi vähentää yrityksen ja erehdyksen määrää. Esimerkiksi,Dongguan Quande Electronics Co., Ltd. valmistaa punottuja kupariputkivaihtoehtoja, jotka on tarkoitettu suojaukseen ja kaapelien suojaamiseen useissa käyttöympäristöissä, ja ne voivat tukea erilaisia ​​materiaalivaihtoehtoja ja määrityksiä riippuen siitä, kuinka aiot reitittää ja päätellä holkin.

FAQ

K1: Toimiiko punottu kupariputki sekä suojana että fyysisenä suojana?
V:Kyllä. Se voi auttaa vähentämään sähkömagneettisia häiriöitä ja samalla suojaamaan kaapeleita hankaukselta ja puristumiselta. Tasapaino riippuu punoksen tiheydestä ja putken asennustavasta.

Q2: Onko tinattu kupari aina parempi kuin paljas kupari?
V:Ei aina. Paljas kupari toimii hyvin valvotuissa ympäristöissä ja on usein kustannustehokkaampaa. Tinattu kupari on fiksumpi valinta, kun kosteus, hapettumisriski tai pitkä käyttöikä ankarimmissa olosuhteissa ratkaisevat.

Q3: Kuinka mitoitan punottu kupariputken kaapelinippua varten?
V:Mittaa koko nipun ulkohalkaisija (mukaan lukien vaipan paksuus) ja valitse sisähalkaisija, joka liukuu ilman pakottamista. Jos nipussa on liittimet, harkitse laajennettavissa olevaa holkkia tai suunnittele asennus ennen päättämistä.

Kysymys 4: Miksi suojaus joskus "ei toimi" edes punottu hihassa?
V:Yleisin syy on huono pääte tai maadoitus. Jos punosta ei ole liitetty kunnolla (tai maadoitusreitillä on korkea impedanssi), suojauksen tehokkuus voi laskea dramaattisesti.

K5: Voiko punottu kupariputki auttaa staattisen sähkön kanssa?
V:Se voi, kunhan se on kytketty ohjattuun purkausreittiin. Punosten johtavuus voi auttaa haihduttamaan staattista sähköä sen sijaan, että se kerääntyisi ja purkautuu arvaamattomasti.

Johtopäätös

Jos taistelet EMI:tä vastaan, jahtaat ajoittaisia ​​vikoja tai yrität suojata valjaita tiukoilla, rasittavilla reititysteillä,Punottu kupariputkion yksi niistä päivityksistä, jotka voivat tuottaa ylimitoitettuja tuloksia kääntämättä koko suunnitteluasi ylösalaisin. Temppu on valita ympäristöön sopiva materiaali, mitoittaa se oikein ja päätellä siten, että jatkuva suojaus ja luotettava kosketus säilyvät.

Jos haluat apua oikean määrityksen valinnassa – tai yrität ratkaista itsepäisen häiriö- tai kestävyysongelman todellisessa kokoonpanossa –Dongguan Quande Electronics Co., Ltd.voi tukea projektiasi sovellukseesi räätälöidyillä punotuilla kupariputkivaihtoehdoilla. Oletko valmis siirtymään "arvaamisesta" puhtaampaan, luotettavampaan johdotusratkaisuun?ota meihin yhteyttäkeskustella tarpeistasi ja saada käytännön suositus.
