Miksi maadoitusjohto on välttämätön turvallisille sähköjärjestelmille?

Abstrakti

A Maadoitusjohtositä käsitellään usein kuin valintaruutukohdetta – kunnes jokin menee pieleen: koneen runko tärisee, katkaisija laukeaa satunnaisesti, anturi lukee roskat tai ylijännite poistaa ohjauskortin. Tässä artikkelissa kerrotaan, mitä maadoitusjohto todellisuudessa tekee, miten se eroaa "neutraalista" miksi liimauksella on merkitystä ja mitkä valinnan ja asennuksen yksityiskohdat aiheuttavat useimmiten asiakkaille kipua. Saat myös selkeän, kenttäystävällisen tarkistuslistan, vertailutaulukko yleisistä maajohtotyypeistä ja vianmäärityksen usein kysytyt kysymykset toistuvista ongelmista.

Sisällysluettelo

• Mikä on maadoitusjohto ja minkä ongelman se ratkaisee?
• Maa vs neutraali vs liimaus: sekaannus, joka aiheuttaa epäonnistumisia
• Asiakkaan kipupisteet kunnollinen maadoitusjohto vähentää
• Maadoitusjohtojen tyypit ja kuhunkin ne sopivat
• Kuinka valita oikea maadoitusjohto projektiisi
• Parhaat asennuksen käytännöt, jotka estävät uudelleentyöskentelyn
• Yleisiä virheitä ja pikakorjauksia
• Tarkastus- ja huoltovinkkejä
• FAQ

Outline

1. Määrittele maadoitusjohto selkeällä kielellä ja selitä "vikavirran polku".
2. Selvennä maadoitus, neutraali ja liimaus tyypillisten väärinkäsitysten poistamiseksi.
3. Kartoita todelliset kipukohdat (shokkiriski, EMI/melu, häiritsevät matkat, laitevauriot) maadoituksen laatuun.
4. Vertaa kiinteitä, säikeisiä, punottuja ja tinattuja vaihtoehtoja tyypillisiin sovelluksiin.
5. Valinnan tarkistuslista: koko, joustavuus, ympäristö, päätteet ja vaatimustenmukaisuusnäkökohdat.
6. Asennusvaiheet ja työn yksityiskohdat määrittävät luotettavuuden.
7. Vianetsintä: maadoitussilmukat, ajoittainen jatkuvuus, korroosio ja tärinähäiriöt.
8. Huolto- ja dokumentointikäytännöt pitkäaikaisen turvallisuuden takaamiseksi.

Mikä on maadoitusjohto ja minkä ongelman se ratkaisee?

Sen ytimessä aMaadoitusjohtoon erityinen johdin, joka yhdistää paljaat metalliosat (kuten laitekotelot, moottorin rungot, ohjauspaneelit, kaapelihyllyt ja putki) maadoitusjärjestelmään. Tärkein tehtävä ei ole "sähkön hävittäminen". Tehtävänä on tarjota amatala impedanssi, ennustettava polkuvikavirtaa varten, jotta suojalaitteet (sulakkeet, katkaisijat, RCD/RCBO-suojaus, jos niitä käytetään) voivat toimia nopeasti.

Ajattele maadoitusjohtoa vaarallisen virran hätäuloskäyntireittinä. Kun eristys epäonnistuu tai jännitteinen johdin koskettaa metallirunkoa, vikavirta haluaa virrata. Jos vikavirralla on hyvä reitti oikein asennetun maajohdon läpi, suojalaite voi havaita epänormaalin tilan ja katkaise virta nopeasti. Jos reitti on huono (löysä liitäntä, korroosio, alimitoitettu johto, maalattu kosketuspinta), virta voi "vuotaa" tahattomia reittejä pitkin. mukaan lukien sinä, laakerit, signaalisuojat tai herkkä elektroniikka.

Maa vs neutraali vs liimaus: sekaannus, joka aiheuttaa epäonnistumisia

Monet projektiongelmat johtuvat kolmen eri idean sekoittamisesta:

• Neutraalion virtaa kuljettava paluujohdin normaalikäytössä (monissa vaihtovirtajärjestelmissä). Se ei ole sama kuin laitteiden maadoitus.
• Maadoituson liitäntä maadoituselektrodeihin ja maadoitusverkkoon, jota käytetään turva- ja referenssipotentiaaliin.
• Liimauson metalliosien tahallinen liittäminen, jotta niillä on sama sähköpotentiaali ja ne poistavat viat luotettavasti.

Käytännöllinen takeaway: sinunMaadoitusjohtoon yleensä osa liimausta laiteturvallisuuden vuoksi, ja sen on oltava jatkuvaa, mekaanisesti luotettavaa, ja sähköisesti pieni vastus. Jos nolla ja maa on sidottu yhteen väärään paikkaan (tai useaan paikkaan), voit luoda kiertovirtoja, meluongelmia ja arvaamatonta laukaisua.

Asiakkaan kipupisteet kunnollinen maadoitusjohto vähentää

Kun asiakkaat valittavat "satunnaisista" sähköongelmista, maadoitus on usein hiljainen perimmäinen syy. Tässä ovat kipukohdat, jotka on suunniteltu oikein ja asennettuMaadoitusjohtoauttaa vähentämään:

• Shokkiriskit ja turvallisuustapahtumat:hyvin sidottu runko pysyy lähellä maapotentiaalia vikatilanteissa.
• Häiritsevä kompastus:huonot liitännät voivat aiheuttaa ajoittaisia ​​vikamerkkejä, erityisesti tärinän tai kosteuden yhteydessä.
• EMI/kohina signaaleissa:anturit, PLC-tulot ja tietoliikennelinjat voivat toimia virheellisesti, kun maadoitusohje on epävakaa.
• Ylijännitteistä ja salamahäiriöistä aiheutuvat vahingot:vankka maadoitusverkko auttaa hallitsemaan ohimeneviä energiapolkuja.
• Laakeri- ja moottoriongelmat:hajavirrat voivat löytää polkuja laakereiden läpi, kun liitos on heikko tai epäjohdonmukainen.
• Kallis jälkikäsittely:maadoitusvirheet näkyvät harvoin ennen käyttöönottoa, jolloin jokainen tunti on kallis.

Hyvä maadoitusjohtostrategia muuttaa "mysteerikatkosajat" ennustettavaksi suorituskyvyksi. Sitä ostajat lopulta haluavat: vähemmän takaisinsoittoja, puhtaampaa dataa ja turvallisemmat laitteet, jotka läpäisevät tarkastuksen ilman dramatiikkaa.

Maadoitusjohtojen tyypit ja kuhunkin ne sopivat

Ei jokaistaMaadoitusjohtoon sama. "Paras" valinta riippuu liikkeestä, tärinästä, ympäristöstä ja lopetusmenetelmästä.

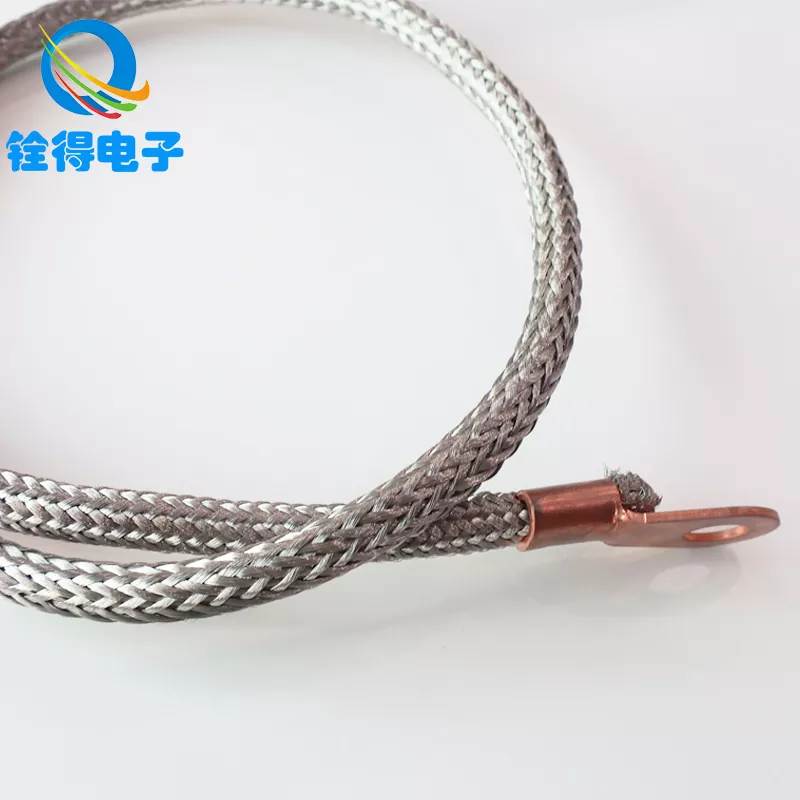

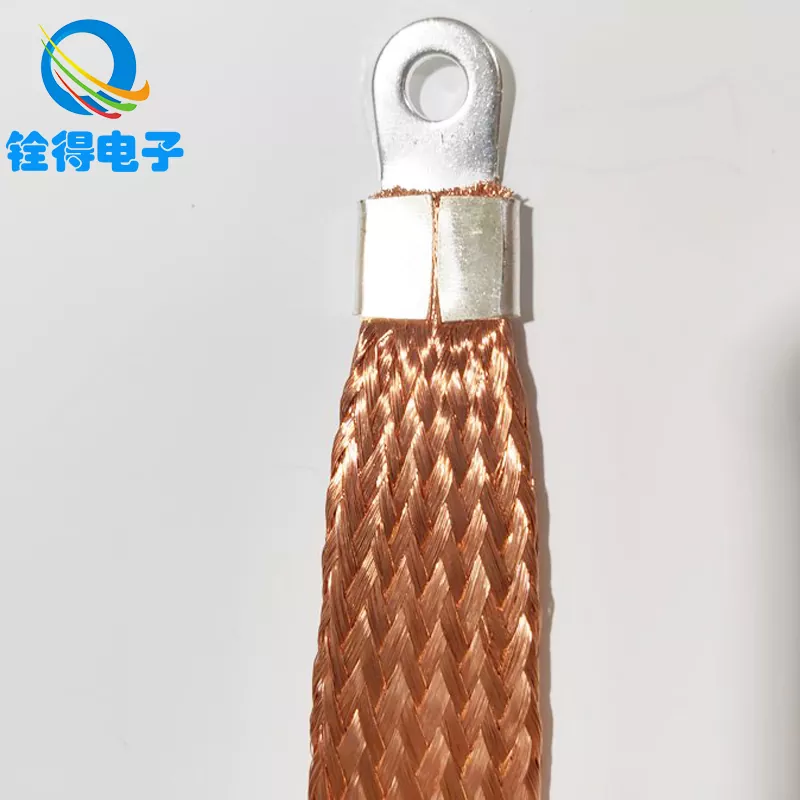

Jos sovelluksesi sisältää ovia, irrotettavia kansia tai tärinää (ajattele generaattoreita, sähköautojen latureita, CNC-koneita, hissejä ja metallikaappeja, jotka avautuvat/sulkeutuvat päivittäin), punotut vaihtoehdot voivat vähentää merkittävästi väsymiseen liittyviä vikoja.

Kuinka valita oikea maadoitusjohto projektiisi

Valitsemalla aMaadoitusjohtoon vähemmän "paksumpi on aina parempi" vaan enemmän turvallisuusvaatimusten täyttämisestä luotettavasti todellisissa työmaaolosuhteissa. Käytä tätä tarkistuslistaa välttääksesi perinteiset ostajan katumukset:

• Sähköinen kapasiteetti:Kokoa johdin sovellettavan koodin/standardin ja ylävirran suojalaitteen mukaan. Maadoitusreitin on kuljettava turvallisesti vikavirtaa riittävän pitkään, jotta suojaus toimii.
• Mekaaninen ympäristö:Jos se liikkuu, taipuu tai tärisee, aseta etusijalle joustavuus (säikeinen tai punottu) ja vedonpoisto.
• Altistuminen korroosiolle:Kosteus, suolasuihku, kemikaalit ja ulkoasennukset hyötyvät usein tinatusta kuparista ja suojatuista päätteistä.
• Lopetustapa:Yhdistä lankatyyppi korvakkeisiin, holkkeihin, puristustyökaluihin ja vääntömomenttitietoihin. Hieno lanka katkeaa, jos pääte on huolimaton.
• Reitityksen rajoitukset:Vältä teräviä reunoja ja puristuskohtia. Suunnittele huoltosilmukat, joissa paneelit avautuvat.
• Johdonmukaisuus ja dokumentaatio:Standardoi osanumerot ja asennusohjeet eri kokoonpanoissa, jotta huoltotiimit eivät arvaile.

Tässä erikoistunut valmistaja voi auttaa.Dongguan Quande Electronics Co., Ltd. tukee teollisuudessa käytettyjä maadoitusjohdinratkaisuja ja sähkösovellukset, mukaan lukien joustavat punokset, kun liikkeellä ja luotettavuudella on merkitystä. Ostajille voitto vähentää vaihtelua: johdonmukainen rakenne ja ennakoitava käsittely kokoonpanon aikana vähentävät yllätyksiä käyttöönoton yhteydessä.

Parhaat asennuksen käytännöt, jotka estävät uudelleentyöskentelyn

Suurin osa maadoitushäiriöistä ei johdu itse johtimesta – ne johtuvat työnteosta. Tässä on kentällä todistettu lähestymistapa, joka pitää aMaadoitusjohtoluotettava vuosia:

Yksi yksinkertainen tapa, joka säästää päänsärkyä: käsittele maadoituspisteitä kriittisinä turvakomponentteina, älä "ylimääräisinä ruuveina". Merkitse ne, tarkasta ne ja pidä ne saatavilla.

Yleisiä virheitä ja pikakorjauksia

Tässä on toistuvia rikkomuksia, jotka aiheuttavat eniten asiakkaiden valituksia sekä nopeimmat korjaavat toimet:

• Maadoitus maalatulla metallilla:poista maali korvakkeen alueelta ja käytä asianmukaisia ​​liimauslaitteita.
• Alimitoitettu johdin "koska se ei kuljeta virtaa":koko vikatilanteita varten, ei normaalia toimintaa.
• Kiinteän langan käyttäminen liikkuvissa ovissa:vaihda kierrettyyn tai punottuun maadoitusjohtoon vedonpoistolla.
• Löystyneet kiinnikkeet tärinän jälkeen:Käytä oikeaa vääntömomenttikäytäntöä, lukitse tarvittaessa ja tarkista uudelleen vääntömomentti palamisen jälkeen.
• Sotkuinen reititys terävien reunojen lähellä:lisää reunasuojaus, läpivientiholkit ja puristimet; pitää maantie fyysisesti suojattuna.
• Useita maadoitus-/neutraalisidoksia paikoissa, joissa niiden ei pitäisi olla:tarkista järjestelmäkaavio ja korjaa liitoskohdat standardien ja työpaikan sääntöjen mukaisesti.

Tarkastus- ja huoltovinkkejä

A Maadoitusjohtoon vain niin luotettava kuin sen heikoin yhteys. Sisällytä nämä tarkastukset rutiinihuoltoon, erityisesti korkean tärinän tai ulkoasennukset:

• Silmämääräinen tarkastus:etsi värimuutoksia, rispaantunutta punosta, korroosiota korvakkeiden ympäriltä ja löystyneitä kiinnikkeitä.
• Mekaaninen tarkastus:testaa varovasti liikettä liittimissä; kaikki mikä heiluu, on tuleva epäonnistuminen.
• Jatkuvuuden pistokokeet:tarkista alhainen vastus alustasta/ovesta maatankoon suunniteltujen sammutusten aikana.
• Ympäristötiivistys:kosteissa tai syövyttävissä paikoissa paranna tiivistystä ja harkitse korroosionkestäviä materiaaleja ja suojakuoria.
• Dokumentaatio:tallenna maadoitustestien tulokset ja mahdolliset muutokset – tuleva vianetsintä on dramaattisesti nopeampaa.

FAQ

K: Voinko käyttää mitä tahansa johtoa maadoitusjohdona, jos se "liittyy metalliin"?
V:Sen on oltava sovellukseen sopiva ja oikean kokoinen ohjekoodisi/standardisi mukaisille vikavirtapoluille. Myös päätemenetelmä ja kosketuspinnan valmistelu ovat yhtä tärkeitä kuin itse johdin.

K: Miksi näen kohinaa tai epävakaita anturin lukemia, vaikka maadoitusjohto on kytketty?
V:Yleisiä syitä ovat löysät liitoskohdat, huono reititys korkeavirtakaapeleiden lähellä, useat kiertovirtaa aiheuttavat liitoskohdat tai heikko vertailupiste paneelien välillä. Paranna sidosten eheyttä, erota herkät signaalireitit virtareiteistä ja tarkista, missä sidoksia esiintyy.

K: Milloin minun pitäisi harkita punottu maadoitusjohtoa?
V:Kun esiintyy liikettä tai tärinää – ovet, saranoidut kannet, koneen suojukset, joustavat liitokset tai mikä tahansa paikka, jossa kiinteä johdin väsyy ajan myötä. Punotut vaihtoehdot valitaan usein vähentämään ajoittaisia ​​jatkuvuushäiriöitä.

K: Tarkoittaako paksumpi maadoitusjohto aina parempaa suojaa?
V:Ei automaattisesti. Tavoitteena on matalaimpedanssinen vikapolku, joka vastaa suojalaitetta ja asennussääntöjä. Ylimitoitus voi aiheuttaa reititys-/pääte-ongelmia, jos korvakkeet ja laitteisto eivät täsmää. "Oikein kokoinen + oikein asennettu" voittaa "erittäin paksu + huonosti päätetty".

K: Miksi katkaisija tai RCD/RCBO laukeaa käynnistyksen aikana, vaikka mikään ei ole "vikaa"?
V:Käynnistystransientit, suodattimien/VFD-laitteiden vuotovirrat, kosteus tai epävakaa sidos voivat aiheuttaa laukaisuja. Tarkista maadoituksen jatkuvuus, eristyksen kunto, oikea suojalaitteen tyyppi ja tarkista maadoitus-/liitosasettelu tahattomien rinnakkaisten reittien varalta.

K: Mikä on nopein tapa varmistaa, että maadoitusliitäntäni toimii?
V:Suorita jatkuvuustesti laitteen rungon (ja mahdollisten ovien/suojusten) ja päämaadoitustangon välillä ja varmista sitten, että päätteet ovat tiukkoja ja liimattu puhtaaseen metalliin. Dokumentoi tulos, jotta ajan mittaan muutokset on helppo havaita.

Viimeinen takeaway

A Maadoitusjohtoei ole vain turvallisuusmuodollisuus – se on suorituskykykomponentti. Se vähentää iskuriskiä, parantaa järjestelmän vakautta, suojaa elektroniikkaa, ja säästää aikaa käyttöönoton aikana estämällä "haamuviat", jotka hukkaavat päiviä. Jos pidät maadoitusta suunniteltuna järjestelmänä (ei jälkikäteen), saat turvallisemmat asennukset ja rauhallisemmat huoltotiimit.

Jos määrität maadoitusjohtimia paneeleille, laitekoteloille tai joustaville liitospisteille,Dongguan Quande Electronics Co., Ltd.voi auttaa sovittamaan johtimistyylin todellisiin käyttöolosuhteisiin. Oletko valmis vähentämään uusintatyötä ja parantamaan luotettavuutta?Ota yhteyttähakemuksesi tiedoilla, ja autamme sinua valitsemaan maadoitusratkaisun, joka sopii ympäristöösi, liikkumistarpeisiisi ja asennustyönkulkuun.
