Miksi valita kuparipunottuja johtimia joustaviin, pieniresistanssisiin liitäntöihin?

Abstrakti

Kuparipunotut langatovat "hiljaisia ​​sankareita" maadoitusjärjestelmien, virranjakelun, hitsauslaitteiden, kytkinlaitteiden, akkujen ja tärinäherkkien koneiden sisällä. Ostajat eivät yleensä kamppaile itse ”punos”-ajatuksen kanssa – he kamppailevat tulosten kanssa: epävakaa maadoitus, ylikuumentuneet jumpperit, halkeilevat korvakkeet, odottamattomat seisokit ja epäjohdonmukainen laatu erästä toiseen. Tässä oppaassa kerrotaan, kuinka kuparipunotut johdot toimivat, missä ne ovat tehokkaampia kuin kiinteät johtimet, kuinka määritellään oikea punos ja miten vältetään yleisimmät hankintavirheet. Matkan varrelta löydät valintalistat, käytännöllisen vertailutaulukon ja vianetsintäosion, jotta voit sovittaa sovelluksesi oikeaan rakenteeseen.

Sisällysluettelo

• Outline
• Mitä ovat kuparipunotut johdot ja missä niitä käytetään?
• Mitä kipukohtia kuparipunotut johdot ratkaisevat?
• Kuinka määrität oikean punoksen?
• Punosvaihtoehdot verrattuna käytännön taulukkoon
• Kuinka asennat ja ylläpidät punosliitäntöjä?
• Vianetsintä: Miksi punos ylikuumenee tai epäonnistuu?
• Millä laaduntarkastuksilla on ostajille todellista merkitystä?
• FAQ
• Loppuajattelua

Outline

• Määrittele kuparipunotut johdot ja tyypilliset "hyppy/maadoitushihnan" käyttötapaukset
• Yhdistä ostajan kipupisteet mitattavissa oleviin teknisiin vaatimuksiin
• Selitä tärkeimmät tekniset kohdat: poikkileikkaus, säikeiden lukumäärä, pinnoitus, eristys, päätteet
• Anna päätöstaulukko ja ostajan tarkistuslista
• Tutustu asennuskäytäntöihin, jotka estävät hotspotit ja varhaiset viat
• Jaa ylikuumenemisen, korroosion, kulumisen ja halkeilun vianetsintäkartta
• Näytä, mitä tarvitset toimittajalta tasaisen laadun ja jäljitettävyyden takaamiseksi

Mitä ovat kuparipunotut johdot ja missä niitä käytetään?

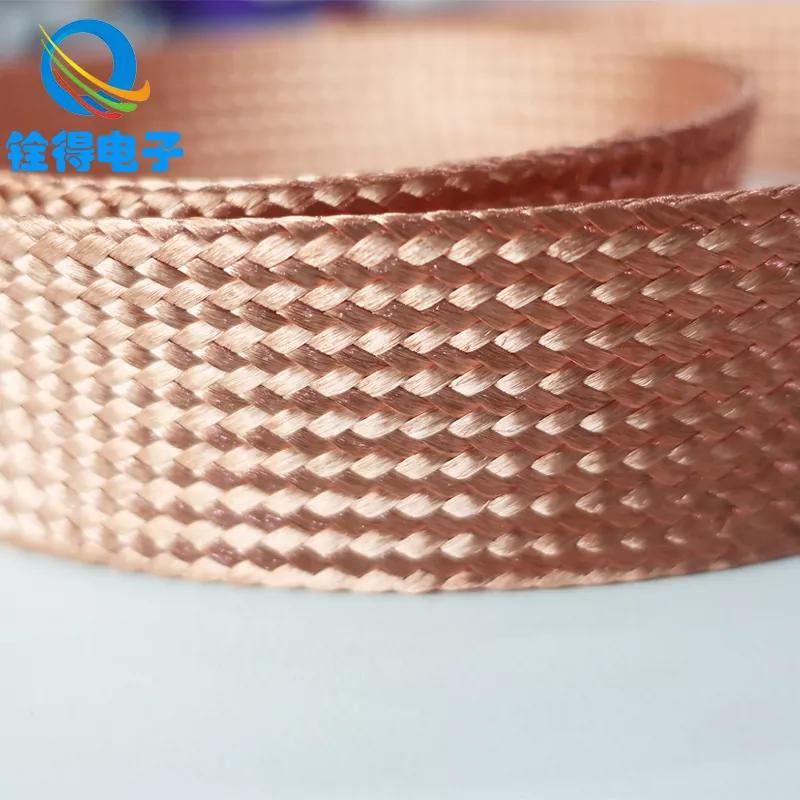

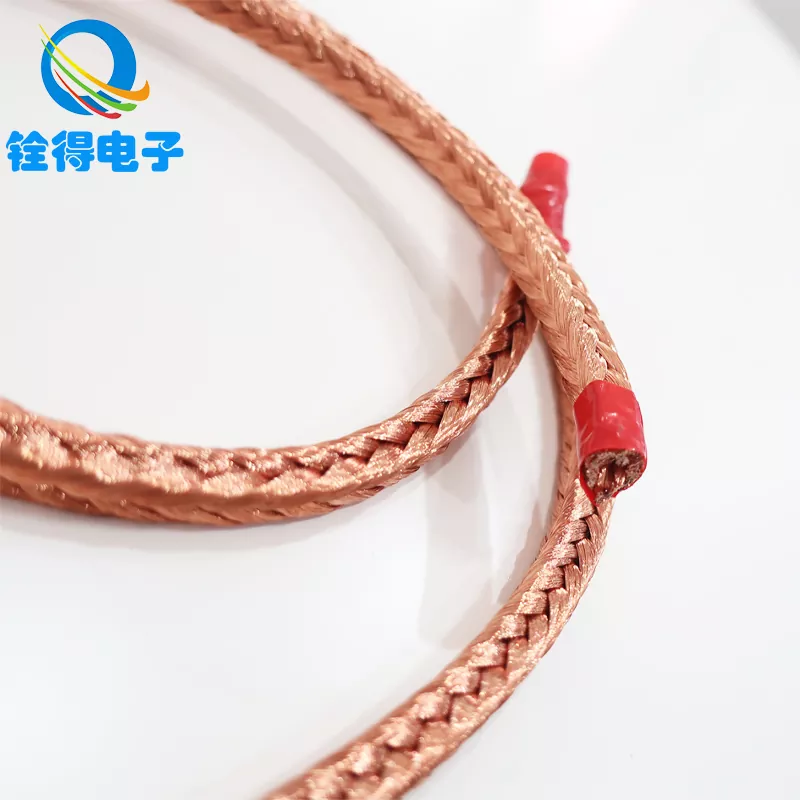

Kuparipunotut langat ovat joustavia johtimia, jotka on valmistettu kutomalla monia hienoja kuparilankoja litteäksi tai putkimaiseksi punokseksi. Sen sijaan, että virra pakotettaisiin yhden jäykän sydämen läpi, punos levittää virtaa useille säikeille ja suuremmalle pinta-alalle. Tämän rakenteen vuoksi punotut langat ovat niin suosittuja paikoissa, joissa liike, tärinä ja toistuva taipuminen väsyttäisivät kiinteän johtimen.

Yleisiä sovelluksia ovat:

• Maadoitus- ja kiinnityshihnatkaappeihin, paneeleihin, virtakiskoihin ja koteloihin
• Joustavat neulepuserotkojeistoissa, muuntajissa ja UPS-järjestelmissä
• Akun ja invertterin liitännätjoissa tärinä ja lämpökierto ovat yleisiä
• Hitsauslaitteetja väliaikaiset suurvirtayhteydet
• Rautatie-, auto- ja teollisuuskoneettarvitsee tärinää kestävää maadoitusta
• EMI-ohjaussuojaus-/maadoituspoluissa, joissa alhaisella impedanssilla on merkitystä

Monissa todellisissa rakennuksissa itse punos ei ole ainoa komponentti – päätevalinnat (korvakkeet, holkit, hitsatut päät), pinnoitus ja eristys määräävät, pysyykö liitäntä vakaana kuukausien tai vuosien käytön jälkeen.

Mitä kipukohtia kuparipunotut johdot ratkaisevat?

Useimmat ostajat tulevat etsimään kuparipunottuja lankoja sen jälkeen, kun ne on jo poltettu – joskus kirjaimellisesti. Tässä on kipukohdat, jotka punos on suunniteltu korjaamaan, ja mitä pitää huomioida, jotta et toista samaa vikaa eri osanumerolla.

• Säröillä johtimet tärinästä
  Kiinteä lanka ja monet kaapelirakenteet voivat kovettua ja halkeilla päätteiden lähellä, kun laite tärisee. Punotut johtimet jakavat jännityksen useiden säikeiden kesken, mikä vähentää keskittyneitä väsymispisteitä.
• Hotspotit nivelissä
  Ylikuumeneminen johtuu harvoin siitä, että punos "ei ole tarpeeksi kuparia". Se johtuu yleensä korkeasta kosketusvastuksesta: huono puristus, epätasainen puristus, hapettuminen tai epäsopiva korvakkeen koko. Hyvin tehty punos ja oikein suunniteltu pääte alentaa vastusta ja pitää lämpötilan nousun hallinnassa.
• Epäluotettava maadoitus ja häiritsevät viat
  Maadoitusreitit tarvitsevat tasaisen matalan impedanssin. Punotut hihnat valitaan usein, koska niiden joustavuus säilyttää kosketuksen eheyden, kun ovet, saranat, moottorit tai liikkuvat kokoonpanot siirtyvät.
• Korroosio kosteissa tai rannikkoympäristöissä
  Paljas kupari voi hapettua; ankarissa ympäristöissä monet ostajat pitävättinatut kuparipunotut johdotparantaa korroosionkestävyyttä ja vakaampaa pitkän aikavälin johtavuutta pinnalla.
• Asennuspäänsärkyä
  Punokset on helppo vetää ahtaissa tiloissa ja kulmien takana. Mutta jos säikeiden lukumäärä tai kudostiheys on väärä, asentajat voivat nähdä rispaantumista, sotkuisia leikkauksia tai epätasaista puristusta korvakkeiden alla.

Jos haluat yhden "ostajan totuuden" vievän pois: punoksen joustavuus on etu, mutta irtisanominen on lopputulos. Määritä molemmat.

Kuinka määrität oikean punoksen?

Kun ihmiset sanovat "tarvitsen kuparipunottuja lankoja", he tarkoittavat usein hyvin erilaisia ​​asioita: kevyttä kiinnityshihnaa, suurvirtahyppyä tai suojan viemäriä. Vältä virheelliset lainaukset ja yhteensopimattomat lähetykset määrittämällä punos käyttämällä sovellus ensin -tietoja.

1) Sähkötarve: virta, käyttösuhde ja sallittu lämpötilan nousu

• Määrittele jatkuva vs. katkonainen virta (ja tarvittaessa huippuvirta).
• Ota huomioon ympäristön lämpötila, kotelon ilmanvaihto ja lähellä olevat lämmönlähteet.
• Varmista, onko hihna maadoitusta/liittämistä varten (usein lyhyempi ja matalampi jännite) vai kuormavirtaa varten (usein suurempi virrantiheys).

2) Poikkileikkauspinta-ala ja punosrakenne

• Vastaava poikkileikkaus(viitataan usein mm²) on käytännöllinen tapa mitoittaa punos.
• Säikeen halkaisija ja säikeiden lukumäärävaikuttaa joustavuuteen ja kestävyyteen. Enemmän, hienommat säikeet yleensä lisäävät joustavuutta.
• Punoksen leveys ja paksuusvaikuttaa sopivuuteen liittimien ja reititysrajoitusten alle.

3) Pinnoitus ja pintakäsittely

• Paljas kupari: hyvä johtavuus, paras valvotuissa ympäristöissä.
• Tinattua kuparia: parempi korroosionkestävyys, helpompi juottaminen, valitaan yleisesti teollisuus- ja merenkulkuympäristöihin.

4) Eristys ja suojaus

• Jotkut punokset toimitetaan paljaina; toiset käyttävät PVC:tä, silikonia, PET-holkkia tai lämpökutistesuojaa kulumiselta.
• Jos punos kulkee lähellä teräviä reunoja tai liikkuvia osia, määritä suojaholkki tai vaippamalli.

5) Päätteet: yksityiskohta, joka ratkaisee luotettavuuden

• Puristetut korvakkeet(rengas/lapio): yleinen, nopea ja luotettava oikein mitoitettuna ja pakattuna.
• Puristetut tai hitsatut päät: vähentää säikeen välystä ja voi parantaa suuren volyymin kokoonpanojen yhtenäisyyttä.
• Reiän koko, kielekkeen leveys ja pultin laatu: pieni yhteensopimattomuus aiheuttaa löystymistä ja kuumenemista.
• Pituustoleranssi: tärkeämpää kuin ihmiset odottavat ahtaissa koteloissa.

Yksi käytännöllinen hankintaliike: jaa yksinkertainen piirustus, jossa on pituus, punoksen leveys/paksuus, päätetyyppi, reiän halkaisija ja pinnoitus. Jopa perusluonnos voi estää viikon edestakaisin.

Punosvaihtoehdot verrattuna käytännön taulukkoon

Kuinka asennat ja ylläpidät punosliitäntöjä?

Jopa laadukkaat kuparipunotut johdot voivat epäonnistua, jos ne asennetaan jälkikäteen. Useimmat kenttäongelmat juontavat juurensa liitoksen laatuun. Tässä on puhdas, toistettava lähestymistapa, joka pitää vastuksen alhaisena ja estää "mysteerikuumenemisen".

• Valmistele kosketuspinnat
  Poista maali, hapettuminen ja roskat sidoskohdasta. Käytä sopivaa hapettumisenestopastaa, jos standardisi vaatii sitä.
• Käytä oikeaa laitteiston vääntömomenttia
  Alivääntömomentti aiheuttaa mikrokiinnitystä ja lämpöä; ylivääntömomentti voi muuttaa korvakkeita ja vähentää tehokasta kosketuspinta-alaa. Noudata laitteiston tietoja ja käytä aluslevyjä tarvittaessa.
• Säädä taivutussädettä ja vedonpoistoa
  Älä paina tiukkaa taittumista suoraan korvakkeeseen. Anna punokselle pehmeä kaarevuus, jotta taipuminen tapahtuu koko pituudella, ei päätereunassa.
• Suojaa hankausta vastaan
  Jos punos hankaa metallireunoja, lisää hiha tai läpivienti. Kuluneet säikeet eivät ole vain sotkuisia – niistä voi tulla vian alkupisteitä.
• Määräaikaistarkastus ankarissa ympäristöissä
  Etsi värjäytymiä (lämpö), vihreitä/valkoisia jäämiä (korroosio), löystyneet pultit ja säikeen vauriot leikatuista reunoista.

Värähtelevät laitteet hyötyvät yksinkertaisesta säännöstä: tarkasta ensimmäinen asennettu erä lyhyen sisäänajon jälkeen. Jos nivelet pysyvät viileinä ja vakaina, hilseilystä tulee paljon turvallisempaa.

Vianetsintä: Miksi punos ylikuumenee tai epäonnistuu?

Jos kuparipunos ylikuumenee, käsittele sitä järjestelmäongelmana – koska se yleensä on. Käytä tätä nopeaa karttaa löytääksesi perimmäinen syy sen sijaan, että vaihtaisit osia sokeasti.

• Oire: punos on kuuma korvakkeen lähellä
  Todennäköiset syyt: huono puristus, väärä korvakkeen koko, riittämätön puristus, hapettuminen liitoksessa, löysä pultti, yhteensopimaton pinnoite, likainen kosketuspinta.
• Oire: kuuma kohta punoksen keskellä
  Todennäköiset syyt: punos alimitoitettu virran vuoksi, odottamaton käyttöjakso, reititys lähellä lämmönlähdettä, sisäinen säikeen vaurioituminen toistuvasta taivutuksesta.
• Oire: rispaantuneita ja katkenneita säikeitä
  Todennäköiset syyt: terävän reunan hankaus, liiallinen liike ilman vedonpoistoa, väärä leikkausmenetelmä, hihan puute hankausradassa.
• Oire: korroosio tai värimuutos
  Todennäköiset syyt: kemiallinen altistuminen, kosteus, galvaaninen vuorovaikutus erilaisten metallien kanssa, tinauksen puuttuminen siellä, missä sitä tarvitaan.
• Oire: ajoittainen maadoitus tai kohina
  Todennäköiset syyt: löysä asennus, maalatut pinnat liitoksen alla, riittämätön kosketuspaine, likaantunut liimauskohta.

Jos voit mitata sen, tee: lämpötilan nousun testaus kuormituksen alaisena ja milliohmitarkistukset nivelten välillä paljastavat usein ongelmia nopeammin kuin pelkkä visuaalinen tarkastus.

Millä laaduntarkastuksilla on ostajille todellista merkitystä?

Kun hankit kuparipunottuja lankoja mittakaavassa, "näyttää hyvältä" ei ole laatusuunnitelma. Haluat johdonmukaisuutta, jäljitettävyyttä ja todisteita siitä, että punos ja päätteet toimivat samalla tavalla erissä.

Tässä on mitä älykkäät ostajat yleensä pyytävät:

• Materiaalin tarkastus: kuparilaatu ja pinnoitustyyppi (paljas/tinattu) ilmoitettu selvästi
• Mittojen johdonmukaisuus: leveys, paksuus, pituustoleranssit ja päätegeometria
• Lopetusprosessin ohjaus: puristustyökalustandardit tai hitsaus-/puristusmenetelmän dokumentaatio
• Sähkön suorituskyvyn tarkastukset: vastustuskykytavoitteet, näytepohjaiset testaussuunnitelmat
• Mekaaninen eheys: vetotestit korvakkeille/päätyliittimille tarvittaessa
• Pakkauskuri: murskaantumisen, saastumisen ja säikeiden muodonmuutosten estäminen kuljetuksen aikana

Ostajille, jotka haluavat vakaan, pitkäaikaisen toimituskumppanin, kannattaa myös tehdä yhteistyötä valmistajan kanssa, joka voi mukauttaa punoksen geometrian ja päätteet kokoonpanolinjan rajoitusten mukaan. Tämä on paikkaDongguan Quande Electronics Co., Ltd. on usein sijoitettu: tarjoaa kuparipunottuja lankoja, jotka voidaan mukauttaa maadoitushihnoihin, joustaviin jumpperiin ja sovelluskohtaisiin liitäntöihin – joten sinun ei tarvitse "sovittaa sitä" lähetyksen saapumisen jälkeen.

FAQ

Mitä eroa on kuparipunottujen johtimien ja tavallisen joustavan kaapelin välillä?

Joustava kaapeli niputtaa säikeet eristeen sisällä ja sopii erinomaisesti moniin tehosovelluksiin, mutta se voi silti keskittää jännityksen päätteiden lähelle ja voi olla kookkaampaa tiukoilla reititysreiteillä. Kuparipunotut langat ovat kudottuja, litteämpiä ja niitä käytetään tyypillisesti silloin, kun halutaan suurta joustavuutta, matalaprofiilista reititystä ja vakaata liimaus/hyppysuorituskykyä tärinäalttiissa kokoonpanoissa.

Pitäisikö minun valita paljaat vai tinatut kuparilangat?

Jos ympäristö on kuiva ja hallittu, paljas kupari voi olla täysin hienoa. Jos odotat kosteutta, tiivistymistä tai pitkää käyttöikää vähäisellä huollolla, tinattua kuparia suositellaan yleisesti, koska se hidastaa korroosiota ja auttaa pitämään liitospinnat vakaampina ajan myötä.

Kuinka mitoitan punoksen virtaa varten?

Aloita vaadittavalla jatkuvalla virralla, huippuvirralla (jos sellainen on), käyttöjaksolla ja hyväksyttävällä lämpötilan nousulla. Yhdistä sitten sopiva vastaava poikkipinta-ala ja varmista, että päätemenetelmäsi ei aiheuta suurta vastusta. Jos olet epävarma, tee prototyyppi ja mittaa lämpötilan nousu todellisissa kuormitusolosuhteissa.

Miksi punokseni kuumenee, vaikka se näyttää riittävän paksulta?

Monissa tapauksissa punos ei ole ongelma vaan liitos. Huono puristus, hapettuminen korvakkeen alla, löysät pultit tai maalatut kiinnityspinnat voivat lisätä kosketusvastusta, joka muuttuu lämmöksi. Oikeat pinnan esikäsittelyt ja kontrolloidut lopetusprosessit yleensä ratkaisevat sen.

Voivatko kuparipunotut johdot auttaa EMI- tai sähkömelussa?

Ne voivat, etenkin osana hyvin suunniteltua maadoitus- ja sidosstrategiaa. Punosten geometria voi tarjota matalaimpedanssisia polkuja, jotka auttavat vakauttamaan maadoituksen, mutta EMI-ohjaus on järjestelmätasoinen – reititys, kotelon sidos ja yhteyden eheys ovat tärkeitä.

Mitä tietoja minun tulee lähettää toimittajalle saadakseni tarkan tarjouksen?

Ilmoita tarvittava pituus, punoksen leveys/paksuus (tai vastaava poikkileikkaus), paljas vs. tinattu, eristys-/holkkitarpeet, päätetyyppi (kiinnitys/hitsattu/puristettu), reiän halkaisija, määrä ja käyttöohjeet (värinä, lämpötila, ympäristö). Yksinkertainen piirustus on usein nopein tapa välttää väärinkäsitykset.

Loppuajattelua

Kuparipunotut johdot ovat käytännöllinen päivitys, kun prioriteettinasi on luotettavuus liikkeen aikana: vähemmän halkeilevia johtimia, vakaampi maadoitus ja liitännät, jotka eivät "mystisesti" löysty ajan myötä. Temppu on lopettaa punoksen käsitteleminen hyödykkeenä ja alkaa käsitellä sitä suunniteltuna komponenttina: kokoa se tehtävää varten, määritä pinnoitus ympäristöä varten ja hallitse pääteyksityiskohtia, jotka määrittävät vastuksen ja lämmön.

Jos haluat virtaviivaistaa kuparipunottujen johtojen määrittelyä, räätälöintiä ja toistettavaa laatua – erityisesti maadoitushihnojen ja joustavien jumpperikokoonpanojen osalta – tee yhteistyötä valmistajan kanssa, joka voi sovittaa punoksen rakenteen todellisiin asennusrajoitteisiisi.Dongguan Quande Electronics Co., Ltd.voi tukea sovelluspohjaista punosvalintaa ja räätälöityjä päätteitä, joiden avulla voit vähentää vikoja, yksinkertaistaa kokoamista ja pitää järjestelmät viileämpänä ja vakaampana –ota meihin yhteyttäkeskustellaksesi tarpeistasi.
