Kuinka kuparisäikeinen lanka parantaa teho- ja ohjauskaapeleiden luotettavuutta?

Abstrakti

Oikean johtimen valinta on yksi niistä päätöksistä, jotka näyttävät yksinkertaisilta, kunnes projekti alkaa epäonnistua todellisessa maailmassa: ylikuumeneminen tiukassa putkessa, katkenneet säikeet päätepisteessä, epävakaat lukemat ohjauspiireissä tai tärinäväsymyksen aiheuttamat seisokit.Kuparisäikeinen lanka valitaan usein estämään juuri nämä ongelmat – tasapainottamalla johtavuutta, joustavuutta ja mekaanista kestävyyttä. Tässä artikkelissa käyn läpi yleisimmät ostajan kipukohdat (jännitehäviö, taivutussäde, päätteen laatu, korroosioriski, tarkastusstandardit ja toimittajan yhdenmukaisuus) ja näytän, kuinka voit määrittää oikean säikeen rakenteen, koon ja pinnan sovelluksellesi. Löydät myös käytännöllisiä tarkistuslistoja, vertailutaulukoita ja selkeän UKK-osion, jotta voit siirtyä kohdasta "Mielestämme tämä on hyvä" kohtaan "Tiedämme, että tämä kestää".

Sisällysluettelo

• Artikkelin pääpiirteet
• Asiakkaan kipukohdat tämä ratkaisee
• Mikä on kuparisäikeinen lanka
• Kun Stranded Beats Solid
• Kuinka määrittää se ilman arvailua
• Vertailutaulukko
• Päättäminen ja asennus vihjeitä
• Ostajien tulee pyytää laatutarkastuksia
• Yleiset sovellukset
• Johdonmukaisen toimittajan valinta
• FAQ
• Johtopäätös

Artikkelin pääpiirteet

• MääritelläKuparisäikeinen lankaja ongelmat, joita se on suunniteltu estämään
• Kartoita todelliset ostajan kipupisteet johtimen valintoihin
• Selitä narun rakenne, mitoitus ja pintavaihtoehdot (paljas vs. tinattu)
• Tarjoa käytännöllinen teknisten tietojen tarkistuslista
• Näytä vertailutaulukko, jotta kompromissit ovat ilmeisiä
• Vakuutuksen irtisanominen, tarkastus ja toimittajan tarkastus
• Vastaa hankintatiimien ja insinöörien eniten kysymiin kysymyksiin

Asiakkaan kipukohdat tämä ratkaisee

Useimmat johtimista kuulemani valitukset eivät koske metallia – ne koskevat sitä, mitä kapellimestari ei selvinnyt. Tässä ovat ongelmatKuparisäikeinen lankavalitaan yleensä vähentämään:

• Halkeilu tai rikkoutuminen päissä:toistuva taivutus, tärinä tai tiukka reititys voivat väsyttää kiinteitä johtimia.
• Kuumat kohdat ja ylikuumeneminen:alamittaiset johtimet tai huonot päätteet luovat lämpöä sinne, missä sitä vähiten haluat.
• Jännitteen pudotus ja epävakaa suorituskyky:pitkät kaapelin juoksut tai suuret virtakuormat rasittavat alimäärittelyä.
• Korroosion aiheuttamat viat:kosteus, suolailma ja kemikaalit voivat vahingoittaa johtimia ja liitäntöjä.
• Epäjohdonmukaiset erät toimittajilta:säikeiden lukumäärä, halkaisijatoleranssi ja pinnan kunto voivat vaihdella, jos prosessin ohjaus on heikko.
• Hidas asennus ja uudelleenkäsittely:kaapelit, jotka taistelevat sinua reitityksen ja päättämisen aikana, maksavat aikaa ja työtä.

Mikä on kuparisäikeinen lanka

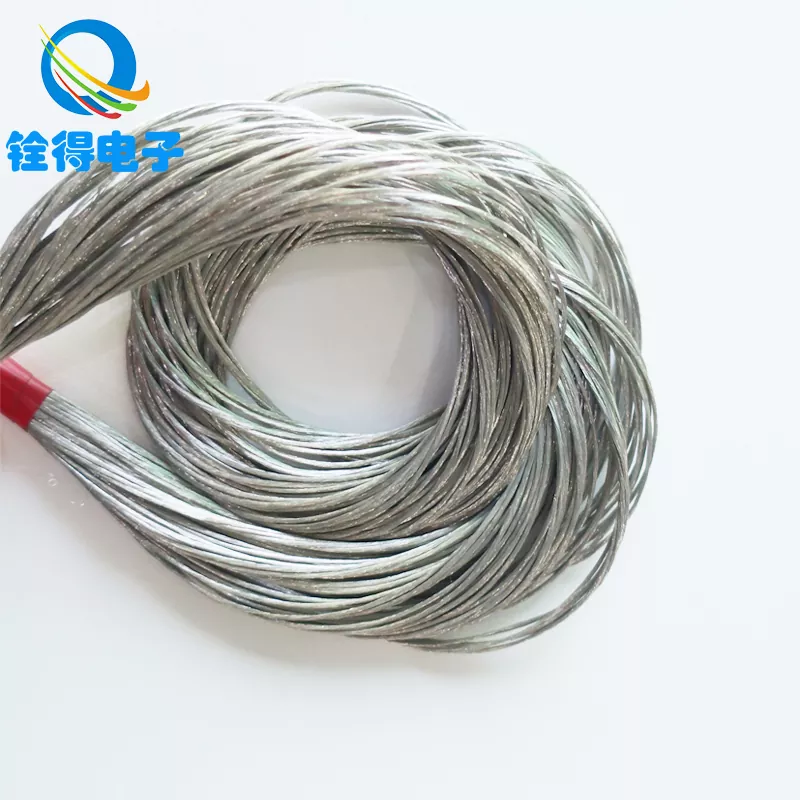

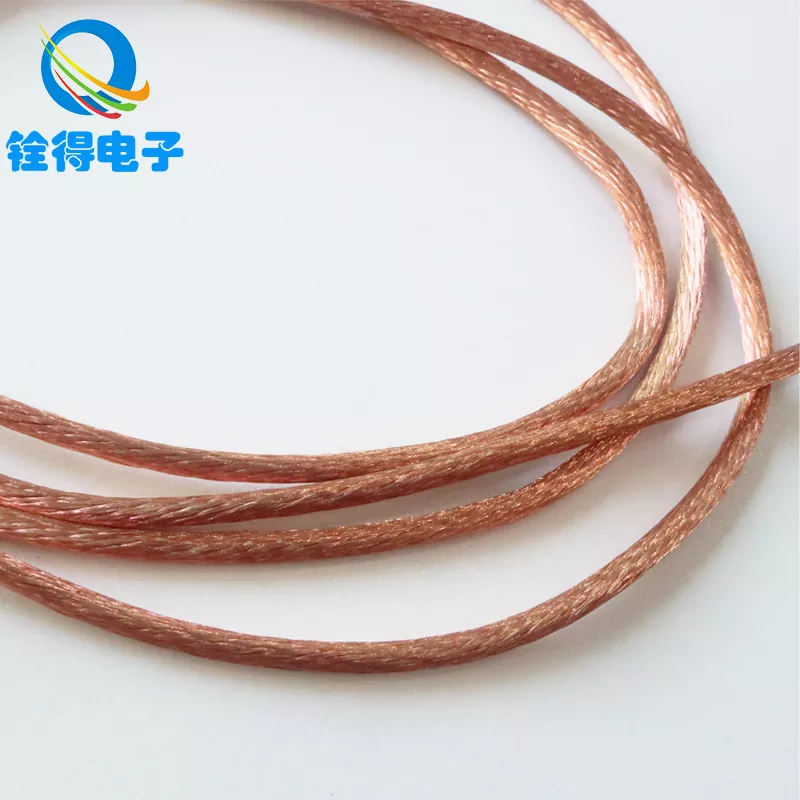

Kuparisäikeinen lankaon johdin, joka on valmistettu kiertämällä useita pienempiä kuparifilamentteja (säikeitä) yhdeksi johtimeksi, jolla on määrätty poikkipinta-ala. Yhden jäykän metallikappaleen sijaan saat nipun, joka jakaa mekaanisen rasituksen useiden säikeiden kesken. Tällä suunnittelulla on merkitystä, koska useimpiin todellisiin asennuksiin liittyy liikettä – moottorien tärinää, valjaiden taipumista, tiukkoja mutkia ohjauspaneelien sisällä tai kaapin ovien toistuvaa avaamista ja sulkemista.

"Käsitetty" osa ei ole vain mukavuusominaisuus - se on luotettavuusominaisuus. Enemmän säikeitä (ja pienempiä yksittäisten säikeiden halkaisijat) tarkoittaa yleensä parempaa joustavuutta, mikä tarkoittaa yleensä vähemmän väsymistä jännityspisteissä. Ongelmana on, että joustavuus on yhdistettävä asianmukaisiin irtisanomismenetelmiin, muuten voit menettää edun juuri siinä paikassa, jossa sitä eniten tarvitset.

Kun Stranded Beats Solid

Jos asennuksesi on täysin staattinen, runsas taivutussäde ja minimaalinen tärinä, kiinteät johtimet voivat olla täysin hyväksyttäviä. Mutta juuttuneet johtimet usein voittaa missä tahansa näistä tilanteista:

• Tärinä:moottorit, kompressorit, pumput, tuulettimet, kuljettimet ja liikkuvat laitteet.
• Säännöllinen liike:ovilenkit, robottikädet, vetoketjut, käsityökalut, kannettavat generaattorit.
• Monimutkainen reititys:tiiviit paneelit, kaapelihyllyt useilla suunnanvaihdoilla, kompaktit laitteet.
• Suuritiheyksiset valjaat:missä asentajat tarvitsevat nopeutta ja ennakoitavaa käsittelyä.
• Huoltosyklit:missä tahansa ympäristössä, jossa kaapelit häiriintyvät huollon aikana.

Käytännöllinen tapa kehystän sen: jos voit kuvitella, että kaapeli törmää, vedetään, taipuu tai tärisee edes vähän – valitseKuparisäikeinen lankaja sitten lopeta oikein.

Kuinka määrittää se ilman arvailua

Monet ostotilaukset epäonnistuvat, koska niissä määritellään "kuparinauha" määrittelemättä suorituskykyä ohjaavia osia. Tässä on puhdas tarkistuslista, jonka voit antaa suunnittelu-, hankinta- tai kaapelikokoonpanokumppanillesi:

• Johtimen koko:AWG tai mm², valitaan virrankuorman, sallitun jännitehäviön ja lämpötilan nousun mukaan.
• Stranding rakenne:säikeiden lukumäärä ja yksittäisen säikeen halkaisija (joustavuus riippuu tästä).
• Pintakäsittely:paljas kupari tai tinattu kupari (valitaan usein korroosionkestävyyden ja juotettavuuden vuoksi).
• Hehkutettu kunto:pehmeämpi kupari parantaa joustavuutta; kovempi kupari kestää muodonmuutoksia, mutta taipuu vähemmän.
• Toimintaympäristö:kosteus, suola, kemikaalit, lämpötila-alue ja odotettu tärinätaso.
• Lopetustapa:puristus, juotos, holkki, korvake tai ruuvipuristin – jokainen suosii tiettyjä säikeitä.
• Vaatimustenmukaisuus:Jos toimialasi vaatii erityisiä standardeja, kirjoita ne PO:ssa.
• Pakkaus ja käsittely:kelan koko, leikkauspituuden toleranssi, merkinnät ja erän jäljitettävyys.

Yksi tärkeä ostajan todellisuus: jos et määritä narurakennetta, saatat saada langan, joka vastaa teknisesti kokoa, mutta käyttäytyy hyvin eri tavalla asennuksen aikana.

Vertailutaulukko

Käytä tätä taulukkoa kohdistaaksesi johdinvalinnat nopeasti riskin, ympäristön ja asennuskäyttäytymisen mukaan:

Päättäminen ja asennus vihjeitä

Monet "langan laatua koskevat" valitukset ovat itse asiassa naamioituja irtisanomisongelmia. Säikeiset johtimet voivat suorituskykyä paremmin kuin kiinteät johtimet, mutta vain, jos suojaat säikeet kuorinnan ja päättämisen aikana.

• Käytä oikeaa stripparia:vältä säikeiden naarmuuntumista – naarmuista tulee tärinän aiheuttamia halkeamia.
• Estä säikeen leviäminen:jos laskeudut ruuvipuristimeen, holkit voivat parantaa johdonmukaisuutta huomattavasti.
• Purista oikein:sovita korvakkeet johtimen koon ja säikeytystyypin mukaan; tarkista puristuskorkeus/muoto, jos mahdollista.
• Ota huomioon taivutussäde:tiukat mutkat lähellä päätteitä aiheuttavat toistuvaa stressiä; reitti loivilla siirtymillä.
• Säädä lämpöä:ylikuumeneminen nopeuttaa eristeen ikääntymistä ja lisää vastusta liitoksissa.
• Etiketti ja jäljitys:erityisesti ohjauskaapeloinnissa – johdotushäiriöt voivat näyttää sähköisiltä "meluongelmilta".

Jos rakennat valjaita, mieti, missä liikettä tapahtuu, ja valitse säikeen rakenne sen mukaan. PointtiKuparisäikeinen lankaon selviytyä mekaanisesta todellisuudesta, ei teoreettisista piirustuksista.

Ostajien tulee pyytää laatutarkastuksia

Jos olet joskus saanut erän, joka "näyttää hyvältä", mutta käyttäytyy eri tavalla kokoonpanon aikana, tiedät jo, miksi johdonmukaisuudella on merkitystä. Tässä on käytännön tarkastuksia, jotka voidaan pyytää ja tarkistaa:

• Johtimen halkaisija ja toleranssi:vahvistaa, että johdin täyttää liittimien ja eristysjärjestelmien koko-odotukset.
• Säikeiden lukumäärä ja halkaisija:suojaa joustavuuttasi ja irtisanomissuorituskykyäsi.
• Pinnan kunto:puhdas, tasainen pinta vähentää kosketusvastusta ja parantaa juotoksen luotettavuutta.
• Jatkuvuus- ja vastusnäytteenotto:havaitsee prosessin ajautumisen aikaisin.
• Erän jäljitettävyys:antaa sinulle vastuun, jos ongelma ilmenee kuukausia myöhemmin.

Monien ostajien tavoitteena ei ole liioitella, vaan estää uudelleentyöstö. Pientä vahvistustaKuparisäikeinen lankavoi säästää päiviä vianmäärityksessä myöhemmin.

Yleiset sovellukset

Käyttökohteet ovat laajat, mutta valintalogiikka on yleensä sama: vastaa ajankohtaisiin tarpeisiin ja mekaaniseen rasitukseen. Tyypillisiä käyttötapauksia ovat:

• Virranjako:kojeistot, paneelit, väyläyhteydet (oikeilla korvakkeilla), invertterit, UPS-järjestelmät.
• Moottorit ja muuntajat:käämit ja johdot, joissa tärinä ja lämpö ovat todellisia tekijöitä.
• Ohjaus- ja signaalijohdotus:automaatiokaapit, PLC-johdotukset, anturit (erityisesti kun reititys on tiukka).
• Johdinsarjat ja kaapelikokoonpanot:kodinkoneet, lääketieteelliset laitteet, valaistus ja kulutuselektroniikka.
• Ulkona tai kosteassa ympäristössä:laitteet, jotka hyötyvät tinatuista johtimista ja vakaista pääteistä.

Johdonmukaisen toimittajan valinta

Teknisten ominaisuuksien lisäksi suurin piilotettu riski on toimittajan epäjohdonmukaisuus: lanka, joka vastaa paperin kokoa, mutta vaihtelee säikeistyksen, pinnan tai hehkutuksen osalta erästä toiseen, voi hiljaa sabotoida kokoonpanon tuottoa. Jos täytät toimittajanKuparisäikeinen lanka, pyydä todisteita vakaasta valmistusvalvonnasta, selkeistä erärekistereistä ja toistetuista tarkastusrutiineista.

Dongguan Quande Electronics Co., Ltd. toimittaa kuparisäikeisiä johtimia, jotka on suunniteltu käytännön valmistustarpeisiin – vakaat kierrerakenteet, valvotut viimeistelyt ja dokumentaatio, joka auttaa ostajia vähentämään uusintatyötä ja nopeuttamaan hyväksyntää. Kun hankit pitkäaikaista tuotantoa, sellaisella johdonmukaisuudella on yhtä paljon merkitystä kuin hinnalla.

• Pyydä näytteen hyväksyntä:vahvista poisto-/ irtisanomiskäyttäytyminen omassa prosessissasi.
• Lukitse rakenne:määritä säikeiden lukumäärä/halkaisija, jotta vaihdot eivät muuta suorituskykyä.
• Vahvista pakkaus:oikea kelaus vähentää taitoksia ja asennusvaurioita.
• Sovi jäljitettävyydestä:Varmista, että erätunnukset ovat merkityksellisiä ja säilytetään.

FAQ

K:IsKuparisäikeinen lankaaina parempi kuin kiinteä kupari?
V:Ei aina. Jos johdotus on täysin staattinen ja haluat maksimaalisen jäykkyyden tietyille asennuksille, kiinteä voi toimia hyvin. Stranded valitaan tyypillisesti, kun joustavuus, tärinänkestävyys tai helpompi reititys ovat tärkeitä.

K:Tarkoittaako suurempi nauhaluku automaattisesti parempaa laatua?
V:Se tarkoittaa yleensä suurempaa joustavuutta, mikä voi parantaa väsymisikää liikkuvissa tai tärisevissä sovelluksissa. Mutta se on yhdistettävä oikeisiin päätemenetelmiin (usein holkkeihin tai oikeisiin puristuskorvakkeisiin), jotta vältetään säikeen löystyminen ja epäjohdonmukainen kosketus.

K:Milloin minun pitäisi valita tinattu kupari paljaan kuparin sijaan?
V:Valitse tinattu kupari, kun korroosioriski on suurempi (kosteus, meriilma, kemikaalialtistus) tai kun juotoksen vakaus on tärkeää. Paljas kupari suositaan usein kontrolloiduissa sisäympäristöissä, joissa hinta ja maksimaalinen johtavuus ovat etusijalla.

K:Mikä aiheuttaa ylikuumenemista, jos langan koko näyttää oikealta?
V:Yleisimmät syylliset ovat pääteongelmat (löystyneet ruuvit, huono puristus, säievauriot) ja reititysongelmat (lämpöä sitovat kaapelit). Johdon koko auttaa, mutta liitännät ja asennustavat määräävät usein todellisen lämpötilan nousun.

K:Mitä minun pitäisi laittaa ostotilaukseen, jotta vältytään "väärän" kierretyn langan saamisesta?
V:Määritä johtimen koko (AWG tai mm²), säikeen rakenne (säikeiden lukumäärä ja halkaisija), pinnan viimeistely (paljas tai tinattu) ja mahdolliset ympäristö- tai pääterajoitukset. Jos kirjoitat vain "kuparinauhainen", vaarana on vaihtelu, joka muuttaa kokoonpanon käyttäytymistä.

Johtopäätös

Luotettavat sähköjärjestelmät eivät petä laskentataulukoissa – ne epäonnistuvat jännityskohdissa: tiukoissa mutkissa, tärisevissä paneeleissa, kosteissa koteloissa ja kiireisissä päätepisteissä.Kuparisäikeinen lankaon suosittu, koska se on suunniteltu noille jännityspisteille yhdistäen vahvan johtavuuden ja mekaanisen joustavuuden. Jos määrität kertausrakenteen, valitset ympäristöön sopivan pintakäsittelyn ja päätät sen oikein, vähennät dramaattisesti uudelleentyöstö- ja seisonta-aikaa.

Jos arvioit vaihtoehtoja tai haluat apua hankaluuksien yhdistämisessä sovellukseesi, ota yhteyttäDongguan Quande Electronics Co., Ltd.ja jaa virta, jännite, reititysrajoitukset ja ympäristötiedot – silloinota meihin yhteyttäpyytää näytteitä tai räätälöityjä suosituksia seuraavaa projektia varten.
