Kuinka Copper Braid voi parantaa maadoitusta ja EMI-ohjausta?

Abstrakti

Kupari punoson yksi niistä "pienistä osista", joka päättää hiljaa, tuntuuko järjestelmä kivikiinteältä vai tuleeko siitä mysteerilaatikko, jossa on melua, lämpöä ja ajoittaisia ​​vikoja. Jos olet koskaan käsitellyt kuumaa maadoitushihnaa, häiriöitä humisevaa kaappia tai joustavaa liitosta, joka halkeilee pahimmillaan, tämä opas on sinua varten. Selvitämme, mitä Copper Braid todella tekee, miksi se epäonnistuu todellisissa asennuksissa ja kuinka se valitaan, lopetetaan ja ylläpidetään, jotta maadoitus ja suojaus pysyvät vakaina pitkän matkan ajan.

Sisällysluettelo

• Outline
• Tosimaailman kipupisteiden kuparipunos ratkaisee
• Mikä kuparipunos on (ja mitä se ei ole)
• Kuinka valita kuparipunos arvaamatta
• Pikavalintataulukko
• Päättäminen ja asennus, joka ei epäonnistu
• Käytännön tarkastukset ja todentaminen
• Yleisiä virheitä ja helppoja korjauksia
• Tyypilliset käyttötapaukset ja oikean punoksen yhdistäminen
• FAQ
• Seuraava vaihe

Outline

1. Tunnista kipukohta: lämpö, ​​tärinäväsymys, melu, korroosio tai tilan rajoitteet
2. Vahvista työn tyyppi: maadoitushihna, sidos, suojaholkki tai joustava liitin
3. Valitse punostyyppi: litteä vs putkimainen, paljas vs tinattu, ohuet vs karkeat säikeet
4. Kokoa se tarkoituksen mukaan: poikkileikkausala, pituus ja sallittu lämpötilan nousu
5. Päätä oikein: purista, hitsaa/juota tai juota (vain tarvittaessa)
6. Tarkista kentällä: vastus, lämpötila ja "heilutustesti" kuormituksen alaisena

Tosimaailman kipupisteiden kuparipunos ratkaisee

Ihmiset harvoin "haluavat" Copper Braidia. He haluavat ongelman lakata tapahtumasta. Tässä ovat tärkeimmät kipukohdat, joita Copper Braid on suunniteltu käsittelemään:

• Ajoittainen maadoitustärinän, oven liikkeen tai lämpölaajenemisen aiheuttamia
• EMI-ongelmatkuten epävakaat signaalit, kohinaiset anturit tai yhteensopivuuspäänsäryt
• Kuumat paikatjoustavissa hyppyjoissa, joissa kiinteä kaapeli ei kestä toistuvaa liikettä
• Korroosiopaljaissa kiinnityspisteissä, erityisesti kosteissa tai suolaisissa ympäristöissä
• Tilan rajatjossa pyöreä kaapeli on liian jäykkä tai liian tilaa viettäväksi turvallisesti

Tärkein etu on joustavuus. Copper Braid jakaa taivutusjännityksen monille hienoille säikeille, mikä auttaa sitä sietämään liikettä paremmin kuin jäykkä johdin. Se voi myös tarjota laajan kosketusalueen liimaus- ja suojaussovelluksiin – kun se on asennettu oikein.

Mikä kuparipunos on (ja mitä se ei ole)

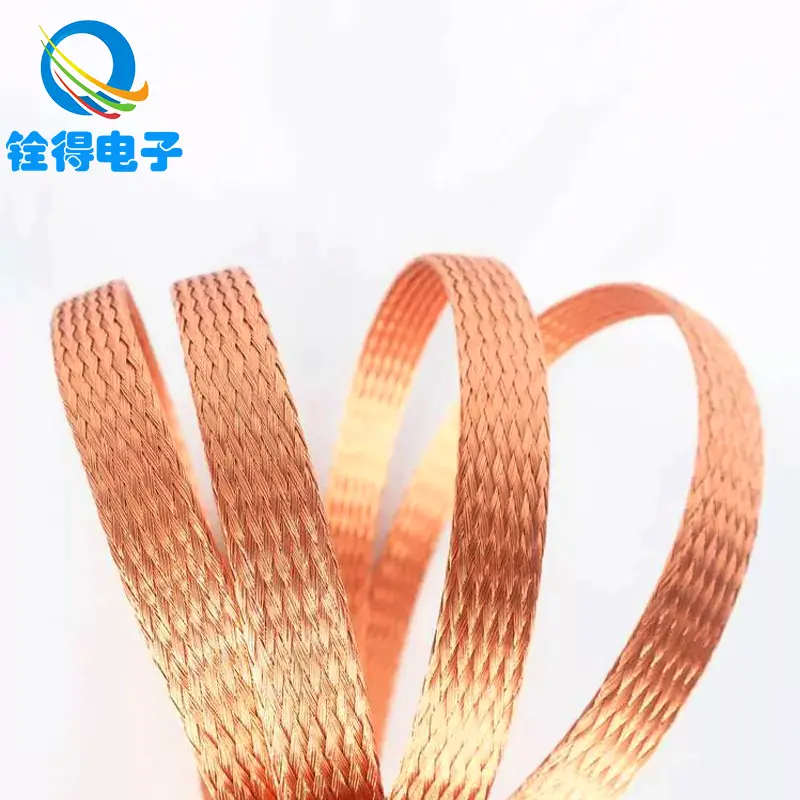

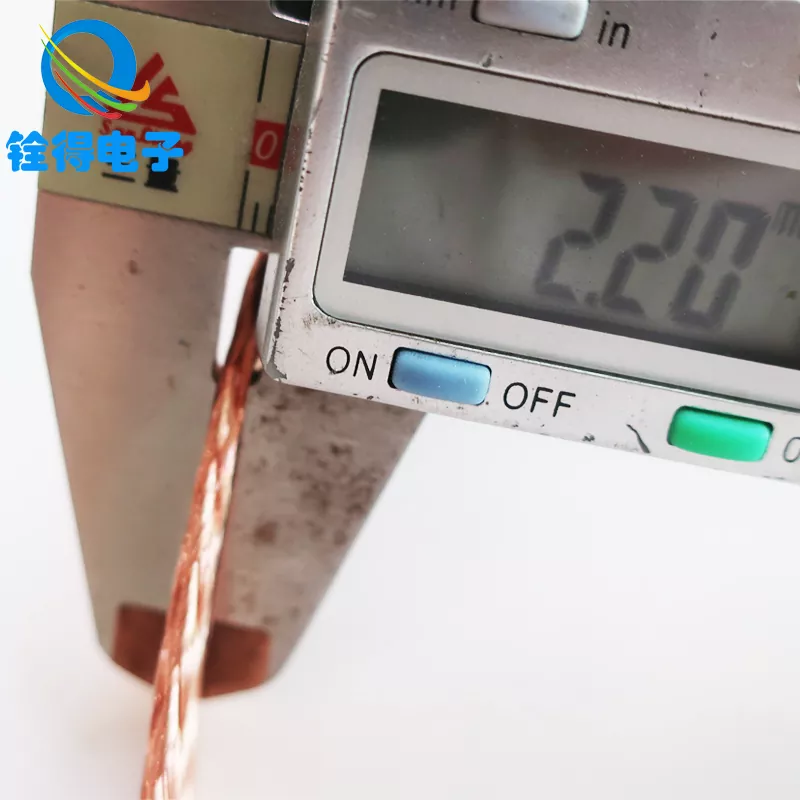

Kupari punos on kudottu johdin, joka on valmistettu monista kuparisäikeistä. Se voidaan valmistaa alitteä punos(yleinen maadoitushihnoille) tai aputkimainen punos(käytetään usein suojaholkkina kaapeleiden päällä).

Missä se on hienoa:

• Joustava liimausliikkuvien osien välillä (ovet, kannet, moottorin rungot, irrotettavat paneelit)
• Matalaimpedanssiset polutkorkeammilla taajuuksilla, kun geometria ja päätteet on optimoitu
• Mekaaninen kestävyysverrattuna yhteen kiinteään johtimeen toistuvassa flexissä

Mitä se ei ole:

• Taikakorjaus huonoihin maadoitusasetelmiin (pitkät silmukat ja huolimattomat liitokset aiheuttavat silti ongelmia)
• Korvaa oikealle johtimien mitoitukselle (liian pieni kuumenee silti)
• Immuuni huonoille päätteille (useimmat "punosvirheet" ovat päätysvirheitä)

Käytännön hankinnassa näet useinpaljas kuparijatinattua kuparia. Tinattu kupari on suosittu hapettumiskestävyyden kannalta ja helpompi juotettavuus ovat prioriteetteja. Paljas kupari voi olla vahva valinta kontrolloituihin, kuiviin sisätiloihin, joissa suurin johtavuus ja kustannustehokkuus ovat tärkeitä.

Monet insinöörit ja ostajat työskentelevät valmistajien, kutenDongguan Quande Electronics Co., Ltd. kun he tarvitsevat räätälöityjä Copper Braid -vaihtoehtoja maadoitushihnat, suojaholkit tai räätälöidyt joustavat liittimet erilaisiin asennustodellisuuksiin.

Kuinka valita kuparipunos arvaamatta

Kupari punosin valitseminen on helpointa, kun lakkaat ajattelemasta sanaa "punos = punos" ja päätät sen sijaan työn perusteella, jonka sen on säilyttävä. Käytä tätä tarkistuslistaa:

• 1) Virta ja lämpötilan nousu:Jos punos kuljettaa virtaa (ei vain sidontaa), kokoa se niin, että se ei kuumene. Lämpö ilmaantuu yleensä ensin päätteisiin, sitten palmikkoon. Jos olet epävarma, valitse suurempi poikkileikkaus tai rinnakkaiset useat punokset.
• 2) Joustoikä ja liikekuvio:10 kertaa päivässä taipuva hihna eroaa jatkuvasti tärisevasta hihnasta. Toistuvaa taipumista varten valitse ohuemmat säikeet ja riittävä löysyys. Vältä jyrkkiä mutkia ja "saranapisteitä".
• 3) Ympäristö:Kosteus, suolasumu, kemikaalihöyryt ja altistuminen ulkona työntää sinut kohti tinattua kuparia ja suojattuja liimauspintoja. Jos kyseessä on erilaisia ​​metalleja (esimerkiksi alumiiniin liimattu kuparipunos), suunnittele korroosiontorjunta asianmukaisilla laitteistoilla ja pinnan valmistelulla.
• 4) Geometria ja pituus:Lyhyempi on yleensä parempi suorituskyvyn kannalta. Pidä punos mahdollisimman lyhyenä sallien silti liikkumisen. Leveät, litteät punokset voivat parantaa sidosaluetta ja vähentää induktiivisia vaikutuksia verrattuna pitkään ohueen johtoon.
• 5) Lopetustapa:Päätä aikaisin: puristus, hitsaus/juotto tai juotos. Tämä määrittää, mikä punoksen rakenne ja pinnoitus ovat järkeviä. (Ja kyllä, irtisanomisilla on enemmän merkitystä kuin useimmat ihmiset haluavat myöntää.)

Pikavalintataulukko

Päättäminen ja asennus, joka ei epäonnistu

Jos Copper Braid epäonnistuu "mystisesti", se johtuu yleensä siitä, että irtisanomista on käsitelty jälkikäteen. Näin saat yhteyden kestämään:

• Pinnan valmistelu:Puhtaat, kirkkaat metallikontaktipinnat lyövät "kiristystä kovemmin". Poista maali/oksidi kohdista, joita tarvitaan liimaamiseen, ja suojaa liitos myöhemmin tarvittaessa.
• Puristus tehty oikein:Käytä punoksen paksuudelle ja leveydelle oikeaa uloke- ja meistinprofiilia. Huono puristus luo korkean vastuksen ja lämmön. Hyvä puristus on mekaanisesti vakaa ja sähköisesti johdonmukainen.
• Hitsaus/juottovaihtoehdot:Vaativissa sovelluksissa (suuri virta tai kova tärinä) hitsatut tai juotetut päätteet voivat ylittää juottamisen minimoimalla virumisen ja lämpöväsymisen. Tämä riippuu kokoonpanoprosessistasi ja materiaaleistasi.
• Juottaminen varoen:Juotos voi nostaa punoksen ja muuttaa joustavan hihnan jäykäksi "stressin nousuksi", joka napsahtaa juotosalueen reunaan. Jos juottamista tarvitaan, pidä imeytyminen hallinnassa ja poista vedonpoisto.
• Vedonpoisto ja reititys:Anna punokselle kevyesti kaareva. Vältä teräviä taitoksia. Estä punos hankaamasta reunoja. Jos punos liikkuu, sen tulee liikkua sujuvasti – ei naarmuuntua, mutkistaa tai ruoskia.

Yksinkertainen sääntö: punoksen tulee olla joustava elementti, ei päätepiste. Jos nivelestäsi tulee sarana, saat väsymishalkeamia ja vastus kasvaa.

Käytännön tarkastukset ja todentaminen

Et tarvitse laboratoriota varmistaaksesi, tekeekö Copper Braid tehtävänsä. Nämä käytännön tarkistukset havaitsevat useimmat ongelmat aikaisin:

• Resistanssin tarkistus (perustaso):Mittaa liitosten välinen vastus asennuksen jälkeen ja tarkista sitten uudelleen tärinän tai lämpökierron jälkeen.
• Lämpötilan tarkistus (kuormitettuna):Jos punos kuljettaa virtaa, käynnistä järjestelmä ja etsi kuumia kohtia korvakkeista ja kosketuspinnoista.
• Silmämääräinen tarkastus:Etsi tummuvia, vihertäviä hapettumista, katkenneita säikeitä tai löystyneitä laitteita.
• Heilutustesti:Kun virta on katkaistu ja noudatetaan turvallisia menettelyjä, taivuta kokoonpanoa varovasti ja katso, tuntuuko liitos mekaanisesti vakaalta.

Jos vastus hiipii ylöspäin ajan myötä, käsittele sitä varhaisvaroituksena. Punos "vikaa äkillisesti" harvoin – se heikkenee, kunnes järjestelmästä tulee epäluotettava.

Yleisiä virheitä ja helppoja korjauksia

• Virhe:Liian kapea punos, koska se "sopii".
  Korjata:Koko virtaa ja käyttösuhdetta varten. Jos tilaa on vähän, harkitse useita punoksia rinnakkain tai eri geometriaa.
• Virhe:Ylijuotos ja punoksen muuttaminen jäykiksi tangoksi.
  Korjata:Suosi puristus- tai kontrolloituja päätteitä ja lisää vedonpoistoa.
• Virhe:Kiinnitys maaliin, oksideihin tai saastuneisiin pintoihin.
  Korjata:Valmistele pinta kunnolla ja suojaa se tarvittaessa asennuksen jälkeen.
• Virhe:Pitkät, silmukoita punokset, jotka toimivat kuin antennit.
  Korjata:Pidä se lyhyt, suora ja mekaanisesti tuettu.
• Virhe:Korroosion huomioiminen erilaisissa metalliliitoksissa.
  Korjata:Käytä ympäristöön sopivia laitteistoja, pinnoitteita ja liitossuojaimia.

Tyypilliset käyttötapaukset ja oikean punoksen yhdistäminen

Kupari punos näkyy monilla teollisuudenaloilla, koska se ratkaisee tietyn yhdistelmän sähköisiä ja mekaanisia tarpeita. Tässä on yleisiä käyttötapauksia ja priorisoitavia asioita:

• Ohjauskaapit ja kotelot:Aseta etusijalle ovien ja irrotettavien paneelien luotettava liimaus. Litteät kuparipunoshihnat, joissa on tukevat korvakkeet, ovat yleisiä.
• Automaatio ja robotiikka:Aseta etusijalle jouston käyttöikä ja vedonpoisto. Liikesyklit rankaisevat huonosta reitityksestä enemmän kuin useimmat ihmiset odottavat.
• Tehoelektroniikka (invertterit, taajuusmuuttajat, UPS):Priorisoi virran kapasiteetti ja lämpöstabiilisuus. Tarkista lämpötila todellisessa käyttökuormituksessa.
• Kaapelin suojaholkit:Priorisoi johdonmukainen kattavuus ja oikea lopetustekniikka. Hyvä holkki, jossa on huono päätyliitäntä, ei tuota tasaisia ​​tuloksia.
• Tietoliikenne ja instrumentointi:Aseta etusijalle hiljainen sidos ja vakaat liitännät, jotka eivät ajaudu ajan myötä.

Kun hankit Copper Braidin, hyödyllisimmät toimittajat kysyvät ympäristöstä, liikkeestä, virrasta ja päätemenetelmästä – koska nämä tiedot määräävät, käyttäytyykö punos. kuten pitkän aikavälin ratkaisu tai toistuva huoltokohde.

FAQ

1) Onko tinattu kuparipunos aina parempi kuin paljas kupari?

Ei aina. Tinattu kuparipunos on erinomainen korroosionkestävyydelle, ja sen kanssa voi olla helpompi työskennellä tietyissä kokoonpanomenetelmissä. Paljas kupari voi olla ihanteellinen puhtaissa ja kuivissa ympäristöissä, joissa hapettumisriski on alhainen ja maksimijohtavuus on etusijalla.

2) Miksi Copper Braidini kuumenee päistään?

Kuumat päät osoittavat yleensä suurta vastusta päätepisteessä: huono puristus, likaantuneet pinnat, löysät laitteistot tai liitos, joka on liian pieni virralle. Korjaa pääte ensin, ennen kuin syytät punoksen.

3) Voiko Copper Braid korvata tavallisen maadoitusjohdon?

Kupari punos on paras, kun tarvitset joustavuutta, laajaa sidosaluetta tai tukevaa hihnaa, joka kestää liikkeen. Staattisissa, suojatuissa ajoissa vakiojohdin voi olla yksinkertaisempi. Monet järjestelmät käyttävät molempia - kutakin silloin, kun se on järkevää.

4) Kuinka lyhyt maadoituspunos tulee olla?

Niin lyhyt kuin käytännöllinen, mutta silti mahdollistaa liikkumisen ja turvallisen reitityksen. Ylimääräinen pituus voi lisätä ei-toivottua silmukka-aluetta ja mekaanista levyä. Lempeä kaari on parempi kuin pitkä silmukka.

5) Mikä on suurin asennusvirhe Copper Braidissa?

Käsitellään sitä "vain kuparinpalana" ja jätetään huomiotta päätteiden laatu ja pinnan valmistelu. Liitos on järjestelmä. Jos liitos on epävakaa, suorituskyky heikkenee ja vikoja seuraa.

6) Kuinka estän liikkuvan hihnan väsymishalkeilun?

Tarjoa löysyyttä, vältä jyrkkiä mutkia, estä päätekappaleesta muodostumasta sarana ja estä reunojen hankaus. Jos liikettä on usein, valitse toistuvaan taivutukseen tarkoitettu rakenne ja lisää venymänpoisto.

7) Voiko Copper Braid auttaa häiriöongelmissa?

Kyllä – käytettäessä kiinnityshihnana tai suojaholkkina oikealla reitityksellä ja pääteellä. Jos melu jatkuu, tarkista koko maadoitusasetelma ja varmista, että liitokset ovat lyhyitä, puhtaita ja johdonmukaisia.

Seuraava vaihe

Kupari punos toimii parhaiten, kun sitä käsitellään kuin suunniteltua komponenttia – se on valittu ympäristöön sopivaksi, mitoitettu tehtävää varten ja lopetettu huolellisesti. Tee näin, niin saat vakaan maadoituksen, vähemmän melu-yllätyksiä ja paljon vähemmän "miksi tämä epäonnistuu taas" -huoltoa.

Jos valitset Copper Braidin maadoitushihnojen, suojaholkkien tai mukautettujen joustavien liittimien kanssa ja haluat suosituksen, joka perustuu todellisiin sovellustietoihisi, Dongguan Quande Electronics Co., Ltd. voi tukea spesifikaatioiden yhteensovittamista ja tuotantovaihtoehtoja -ota meihin yhteyttäkeskustella vaatimuksistasi ja löytää asennusolosuhteisiin sopiva ratkaisu.
