Miksi Solder Wick Braid Wire on puhdas juottamisen työkalu?

Abstrakti

Juottamisen tulee tuntua hallitulta, ei niin kuin korkean panoksen uhkapeliltä, ​​jossa tyynyt nousevat, jättävät kuoren jäljet ​​ja juotosroiskeet kaikkialla. Tässä oppaassa kerrotaan, mitenJuotos Wick Braid Wiretoimii, miksi se epäonnistuu todellisessa uudelleenkäsittelyssä ja kuinka korjata yleisimmät kipupisteitä toistettavalla prosessilla. Saat myös käytännöllisen valintataulukon, vianetsintätaulukon ja tarkistuslistatyylisen työnkulku, jonka avulla voit poistaa juotteen puhtaasti ja samalla suojata komponentteja ja piirilevyä.

Sisällys

• Yleiskuvaus yhdellä silmäyksellä
• Juotos Wick Braid Wire -langan ymmärtäminen
• Asiakkaan kipukohdat ja miksi juottaminen menee pieleen
• Oikean punoksen valinta työhön
• Puhdas, toistettava juottamisen työnkulku
• Valintataulukko leveys-, lämpö- ja käyttötapauksille
• Itsepäinen juotteen vianetsintätaulukko
• Kehittyneet vinkit SMD:lle, liittimille ja monikerroksisille levyille
• Hoito, säilytys ja jälkipuhdistus
• FAQ
• Seuraavat vaiheet

Yleiskuvaus yhdellä silmäyksellä

• Mitä juotospunos todella tekee liitoksessa (ja mitä se ei voi tehdä)
• Miksi tyynyt nousevat ja jäljet ​​kuoriutuvat "normaalin" korjauksen aikana
• Kuinka valita leveys ja virtauskäyttäytyminen niveliäsi vastaaviksi
• Vaiheittainen menetelmä, joka vähentää lämpöstressiä ja parantaa imeytymisnopeutta
• Taulukot valintaa ja vianmääritystä varten
• Usein kysytyt kysymykset, jotka vastaavat ostajien ja teknikkojen eniten esittämiin kysymyksiin

Solder Wick Braid -langan ymmärtäminen

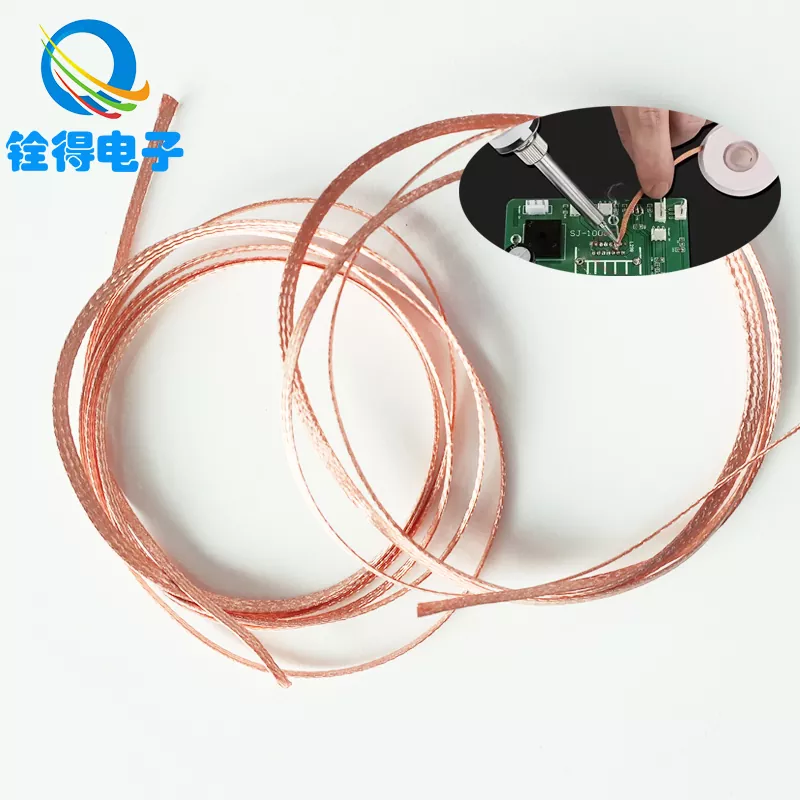

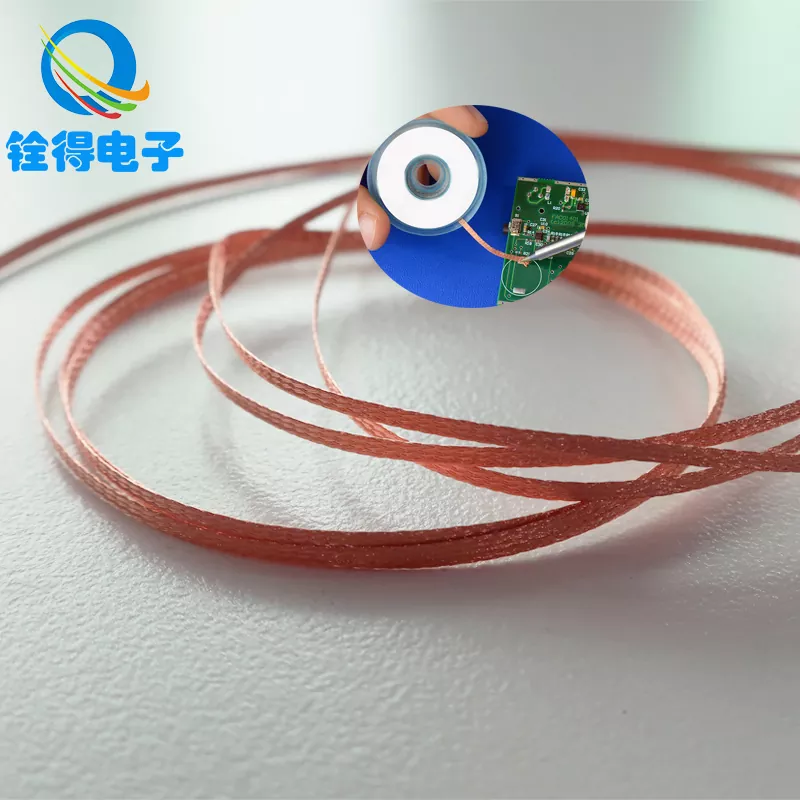

Juotos Wick Braid Wire(kutsutaan myös juotospunos) on kudottu kuparinauha, joka on suunniteltu vetämään sulaa juotetta pois liitoksesta. Punos toimii kuin pienten kanavien verkosto: kun juote nesteytyy, kapillaaritoiminta vetää sen kuparikudokseen. Hyvä punos ei vain "kosketa juotetta" - se imee sen nopeasti ja irtoaa sitten puhtaasti, kun nostat pois.

Useimmat punokset ovat kuparipohjaisia, koska kupari siirtää lämpöä tehokkaasti ja kastuu helposti, kun juoksutetta on läsnä. Flux on hiljainen sankari täällä: se poistaa oksideja, edistää juotteen virtausta ja parantaa dramaattisesti imeytymisnopeutta. Ilman tarpeeksi juoksutetta, jopa premium-punos voi tuntua "kuolleelta", pakottaa sinut pitämään lämpöä pidempään kuin sinun pitäisi - ja siellä levyt vaurioituvat.

• Mihin se sopii:tyhjennystyynyt, siltojen puhdistus, ylimääräisen juotteen poistaminen, valmistelu uudelleentyöhön.
• What it’s not:korvaa kunnollisen liitoksen lämmityksen, tai maaginen pyyhekumi kylmiin liitoksiin, joiden lämpöpääsy on huono.

Asiakkaan kipukohdat ja miksi juottaminen menee pieleen

Ihmiset yleensä syyttävät punosta, kun juottamisen sujuu huonosti. Reilu. Mutta todellinen syy on melkein aina ristiriita punoksen leveys, virtausaktiivisuus, raudan lämpötila ja kuinka lämpö siirtyy liitokseen.

Kipukohta 1: Pehmusteet kohoavat tai kuoriu jälkiä

Tämä tapahtuu tyypillisesti, kun lämpöä käytetään liian pitkään tai kun punosta painetaan kovaa alaspäin, kuten yrittäisit "hankaa" juotetta pois. Ylipaine lisää mekaanista rasitusta, kun taas kuparityynyn alla oleva liima pehmenee lämmön vaikutuksesta. Korjaus on ristiriitainen: käyttääVähemmänvoimaa ja parantaa imeytystehoa juoksutuksella ja oikealla punoksen leveydellä, jotta lämpö laskee.

Kipukohta 2: Punos ei ime juotetta

Yleisiä syitä ovat hapettunut punos, riittämätön juoksutus, liian alhainen lämpötila tai liitos, joka ei ole täysin sulanut. Jos nivel ei todellakaan ole nestettä, juote ei valu kudoksiin - se vain istuu siellä pilkaten sinua.

Kipukohta 3: Juotos tahraa tai jähmettyy uudelleen tyynylle

Näin tapahtuu usein, kun punos nostetaan väärään aikaan tai rauta poistetaan ennen punoksen irrottamista. Juotos jäätyy ja "liimaa" punoksen tyynyyn kutsuen tyynyn nostoon. Ajoitus ratkaisee: irrota punos liitoksesta, kun juote on vielä sulaa.

Kipukohta 4: Lämmölle herkät komponentit rasituvat

Liittimet, muovikotelot ja lähellä olevat IC:t eivät pidä pitkäaikaisesta kuumuudesta. Jos menetelmäsi vaatii pitkän kontaktiajan, pelaat kovassa tilassa. Ratkaisu on nopeampi, kontrolloitu prosessi – ja joskus punoksen yhdistäminen muihin työkaluihin (kuten juotosimu tai matalassa sulavat metalliseokset) tietyt nivelet.

Oikean punoksen valinta työhön

Punoksen ostamisen ei pitäisi tuntua arvailulta. Aloita kolmella käytännön tekijällä: leveys, virtauskäyttäytyminen ja kudoksen johdonmukaisuus. Kun nämä sopivat työhösi,Juotos Wick Braid Wiretulee nopeaksi, ennakoitavaksi ja lempeäksi laudoilla.

• Leveys:Sovita punoksen leveys pehmusteen/liitoksen kokoon. Liian kapea kyllästyy välittömästi; liian leveä varastaa lämpöä ja hidastaa sulamista.
• Vuon aktiivisuus:Tehokas juoksutuspunos kastuu nopeammin. Itsepäisille vanhoille liitoksille hieman ulkoisen juoksutteen lisääminen auttaa.
• Kudon sakeus:Tasainen punostiheys parantaa kapillaaritoimintaa. Epäsäännöllinen kudos aiheuttaa epätasaista imeytymistä ja "hyppäämistä".
• Puhdas kupari:Hapeutunut kupari ei imeydy hyvin. Varastointi ja pakkaus merkitsevät enemmän kuin ihmiset myöntävät.

Jos hankit tuotanto- tai huoltotyötä, johdonmukaisuus on yhtä tärkeä kuin suorituskyky. Monet tiimit valitsevat vakaan toimittajan, joten teknikot eivät jatkuvasti opi uudelleen, kuinka punos käyttäytyy. Täällä ovat kokeneet valmistajat, kutenDongguan Quande Electronics Co., Ltd.arvioidaan usein toistettavuuden, pakkauksen valvonnan ja erästä toiseen stabiilisuuden suhteen.

Puhdas, toistettava juottamisen työnkulku

Tässä on menetelmä, joka vähentää laudan rasitusta ja parantaa tuloksia. Käsittele sitä rutiinina, älä freestyle-suorituksena. Huomaat suurimman parannuksen siinä, kuinka nopeasti juote siirtyy punokseen.

1. Valmistele liitos:Lisää pieni määrä tuoretta juotetta vanhoihin liitoksiin. Se kuulostaa väärältä, mutta se auttaa lämmönsiirtoa ja alentaa mahdollisuus "puolisulaan" juotteeseen, joka kieltäytyy imeytymästä.
2. Lisää juoksutetta (kyllä, vaikka punos juoksutettaisiin):Pieni määrä ulkoista virtausta tyynyn tai punoksen kärjessä voi muuttaa suorituskykyä, varsinkin vanhemmilla levyillä.
3. Aseta punos ja silitä sitten:Aseta punos ensin juotteeseen ja aseta sitten rauta punoksen päälle. Tämä lämmittää punoksen ja liittää yhteen ja edistää kapillaarien virtausta.
4. Käytä hellävaraista painetta:Ohjaat kontaktia, et hio piirilevyä. Anna lämmön tehdä työnsä.
5. Katso kulkua:Sinun pitäisi nähdä juotteen siirtyvän punoksen sisään. Kun osa on kyllästynyt, liu'uta uudelle alueelle.
6. Nosta oikein:Nosta punos ja silitä yhteen, erota sitten tarvittaessa sulana. Älä kuori jäähtynyttä punosta tyynystä.
7. Viimeistele puhdas:Jos juoksutusainejäännöksillä on merkitystä kokoonpanollesi, puhdista alue sopivalla liuottimella ja nukkaamattomalla vanupuikolla.

Kun se on tehty oikein,Juotos Wick Braid Wireei tunnu "ehkä". Se tuntuu kontrolloidulta siirrolta: juote menee minne haluat, ja tyyny pysyy rauhallisena.

Valintataulukko leveys-, lämpö- ja käyttötapauksille

Itsepäinen juotteen vianetsintätaulukko

Kehittyneet vinkit SMD:lle, liittimille ja monikerroksisille levyille

Jotkut nivelet taistelevat kovemmin kuin toiset. Monikerroksiset levyt imevät lämpöä nopeasti; suuret maatasot toimivat kuin jättiläisiä lämpösieniä. Temppu ei ole raakaa voimaa – se parantaa lämmönsiirtoa, jotta pääset sisään ja ulos nopeammin.

• Maatasoille:Käytä suurempaa kärkeä ja keskikokoista/leveämpää punosta. Lisää juoksutetta. Harkitse levyn esilämmitystä, jos prosessi sen sallii.
• Hienojakoiset nastat:Käytä kapeaa punosta, kevyttä kontaktia ja toistuvia punoksia. Tyydytetty punos vetää juotetta takaisin tappien poikki.
• Liittimille:Neulo nasta kerrallaan vaiheittain. Riittävän kirkas juote vapauttaaksesi lyijyn ja arvioi sitten uudelleen ylikuumenemisen sijaan.
• Toistuvaan uudelleenkäsittelyyn:Puhdista jäännökset käyntien välillä. Vanha juoksutusaine ja hapettuminen kerääntyvät ja imeytyvät hitaasti.

Jos tiimisi tekee usein korjauksia, punoksen tasainen suorituskyky säästää aikaa ja vähentää romua. Siksi monet ostajat arvioivatJuotos Wick Braid Wireei vain "toimiiko se" vaan "toimiiko se samalla tavalla joka kerta".

Hoito, säilytys ja jälkipuhdistus

Punoksen suorituskyky heikkenee, kun kupari hapettuu tai kuivuu. Käsittele punosta kuin kulutustavaraa, joka ansaitsee puhtaan säilytyksen.

• Säilytä suljettuna:Pidä punos pakkauksessaan, kun et käytä sitä hapettumisen vähentämiseksi.
• Käytä tuoreita osia:Kun olet kyllästynyt, leikkaa tai siirrä eteenpäin. Täytetyn punoksen uudelleenkäyttö hidastaa imeytymistä ja lisää lämpöaltistusta.
• Puhdistus korjauksen jälkeen:Jos jäämät ovat huolestuttavia, puhdista tyynyn alue ja tarkasta ennen uudelleenjuottamista.
• Tarkista tulos:Oikein puhdistetun tyynyn tulee näyttää tasaiselta ja valmiilta uudelleen tinausta tai komponenttien sijoittamista varten.

Hankintatiimien osalta kannattaa myös tarkistaa pakkauksen yhtenäisyys ja merkintöjen selkeys, erityisesti monileveyksissä varastoissa. Toimittajat pitävätDongguan Quande Electronics Co., Ltd. niitä pyydetään usein tukemaan vakaita erittelyjä erissä joten teknikot voivat luottaa ennakoitavaan käsittelyyn.

FAQ

Voinko käyttää juotoslankaa lyijyttömässä juotteessa?

Kyllä. Lyijytön juote vaatii tyypillisesti hieman vahvempaa lämmönsiirtoa ja hyvää virtausaktiivisuutta. Käytä sopivaa kärkeä, varmista kiinteä kosketus, ja harkitse pienen määrän tuoreen juotteen ja juoksutteen lisäämistä, jotta liitos virtaa ennen imeytymistä.

Miksi tuoreen juotteen lisääminen joskus helpottaa poistamista?

Tuore juote parantaa lämmönsiirtoa ja voi "aktivoida uudelleen" vanhan hapettunut liitoksen. Kun liitos sulaa tasaisesti, punos voi vetää juotetta osaksi kudosta nopeasti sen sijaan, että taistelisit osittain sulaa materiaalia vastaan.

Mikä punoksen leveys minun pitäisi säilyttää oletuksena?

Keskileveä on hyvä yleiskäyttöinen vaihtoehto sekakorjaustöihin, mutta jos työsi on enimmäkseen hienojakoista SMD:tä, pidä kapea punos. päivittäinen kuljettaja. Jos käsittelet liittimiä tai läpimeneviä tyynyjä usein, lisää leveämpi vaihtoehto nopeuttaaksesi imeytymistä.

Kuinka estän tyynyn nostamisen?

Lyhennä viipymisaikaa, käytä hellävaraista painetta, lisää juoksutetta ja valitse leveys, joka imeytyy tehokkaasti. Mitä kauemmin pidät lämpöä, sitä suurempi on riski. Älä koskaan kuori jäähtynyttä palmikkoa tyynystä – lämmitä hetken aikaa ja nosta sen sijaan puhtaaksi.

Onko ulkoinen sulatus tarpeen, jos punos on juoksutettu?

Ei aina, mutta se auttaa usein vanhoissa laudoissa, lyijyttömässä liitoksessa ja hapettuneissa tyynyissä. Pieni määrä voi merkittävästi nopeuttaa imeytymistä ja vähentää lämpöaltistusta, mikä suojaa piirilevyä.

Miksi punos joskus "vetää" juotetta ja aiheuttaa siltoja?

Tämä tapahtuu yleensä silloin, kun punososa on jo kyllästynyt tai kun käytät leveyttä, joka on liian suuri hienojakoisille pinnoille. Käytä tuoretta punosta, kavenna ja liiku ohjattuun suuntaan kevyellä kosketuksella.

Seuraavat vaiheet

Jos haluat juotoksen, joka tuntuu puhtaalta, nopealta ja toistettavalta, oikeaJuotos Wick Braid Wirevalinnalla on yhtä paljon merkitystä kuin tekniikalla. Varaatpa sitten useita leveyksiä korjauspenkkiin tai hankit vakaata tarjontaa tuotannon uusintatyötä varten, jotta punos käyttäytyy johdonmukaisesti voi vähentää romua, suojata levyjä ja säästää teknikon aikaa.

Etsitkö luotettavia vaihtoehtoja ja selkeää opastusta punosleveyksien sovittamiseen sovelluksiisi?Ota yhteyttäkeskustellaksesi käyttötapauksestasi, ja autamme sinua valitsemaan käytännöllisimmän kokoonpanon työnkulkuusi.
