Miksi maadoitusjohtimen valinta ratkaisee turvallisuuden, luotettavuuden ja melutehokkuuden?

Abstrakti

A maadoitusjohtoon helppo jättää huomiotta, kunnes jokin menee pieleen: odottamattomat laitteiden nollaukset, signaalit pilaavat häiriöt, pistelyt kotelot, epäonnistuneet tarkastukset tai (pahimmassa tapauksessa) sähköisku- ja tulipaloriski. Tässä oppaassa kerrotaan, miten maadoitusjohdot todella toimivat todellisissa järjestelmissä, mikä tyypillisesti aiheuttaa maadoitusongelmia ja kuinka valita maadoitusjohto, joka sopii sähköisiin, mekaanisiin ja ympäristörajoitteisiin. Matkan varrella saat käytännöllisiä tarkistuslistoja, vertailutaulukon tavallisista maadoitusjohtimista ja kentällä todistettuja asennusvinkkejä. Jos arvioit punottuja maadoitustuotteita tai rakennat maadoitusstrategiaa koneelle, paneelille, ajoneuvolle tai kotelolle, lähdet selvittämään seuraavat vaiheet. Valmistajille ja projektiryhmille,Dongguan Quande Electronics Co., Ltd.tukee maadoitusjohtimien valintaa ja mukauttamista, jotta suunnittelusi toimii johdonmukaisesti prototyypistä tuotantoon.

Sisällysluettelo

• Outline
• Mitä maadoitusjohto oikeastaan ​​tekee
• Asiakas Pain Points Maadoitusongelmat Luo
• Kuinka valita oikea maadoitusjohto
• Yleisimmät maadoitusjohdintyypit ja milloin niitä tulee käyttää
• Kokoon liittyviä huomioita, jotka estävät yllättävät epäonnistumiset
• Asennuskäytännöt, jotka tekevät tai rikkovat maadoituksen
• Yleisimmät virheet ja niiden välttäminen
• Kuinka varmistaa maadoituksen laatu kentällä
• FAQ
• Seuraavat vaiheet

Outline

1. Maadoitusjohdon tarkoitus turvallisuuden ja signaalin eheyden kannalta
2. Huonon maadoituksen oireet ja miksi niitä tapahtuu
3. Valintakehys, joka kattaa sähkökuorman, taajuuskäyttäytymisen ja ympäristön
4. Punottujen hihnojen, kierrettyjen johtojen ja virtakiskojen vertailu
5. Asennusyksityiskohdat, jotka vähentävät vastusta ja estävät löystymisen
6. Todentamismenetelmät ja käytännön vastaanottotarkastukset
7. Usein kysytyt kysymykset ja hankintaohjeet

Mitä maadoitusjohto oikeastaan ​​tekee

Ilmaisua "maajohto" käytetään useissa töissä, ja niiden sekoittaminen aiheuttaa ongelmia monille projekteille. Useimmissa sovelluksissa maadoitusjohto tukee yhtä tai useampaa seuraavista toiminnoista:

• Turvavirhepolku: Jos jännitteinen johdin koskettaa metallikoteloa, maadoituspolku auttaa kuljettamaan vikavirtaa, jotta suojalaitteet voivat laueta nopeasti.
• Potentiaalin tasaus: Metalliosien yhdistäminen siten, että ne pysyvät lähes samassa potentiaalissa, vähentää kosketusjännitettä ja minimoi kipinöintiriskin.
• Melunhallinta ja referenssivakaus: Hyvä maadoitusliitäntä voi vähentää sähkömagneettisia häiriöitä tarjoamalla hallitun paluutien ja alentamalla impedanssia asianmukaisilla taajuuksilla.
• Salaman ja ylijännitesuoja: Joissakin järjestelmissä maadoitusjohtimet auttavat reitittämään suurienergiset transientit turvallisesti (usein osana laajempaa liitos- ja ylijännitestrategiaa).

Huomaa sanaimpedanssi, ei vain vastustusta. Monet maadoitusongelmat ilmenevät korkeammilla taajuuksilla, kun perusmittarilla "hyvältä" näyttävä johdin käyttäytyy edelleen huonosti induktanssin, pituuden ja liitäntägeometrian vuoksi. Siksi maadoitusjohtimen fyysisellä muodolla voi olla yhtä paljon merkitystä kuin sen poikkileikkauspinta-alalla.

Asiakas Pain Points Maadoitusongelmat Luo

Jos järjestelmä on koskaan läpäissyt penkkitestin, mutta epäonnistui tehtaalla, ajoneuvossa tai ulkoasennuksessa, maadoitus on usein osa tarinaa. Tässä ovat yleisimmät asiakkaiden kipukohdat teollisuus- ja elektroniikkajärjestelmissä:

• Satunnaiset nollaukset ja selittämättömät viat: Jaksottaiset maadoitusliitännät voivat aiheuttaa jännitteen siirtymiä, jotka hämmentävät ohjauselektroniikkaa.
• EMI, joka ei katoa: Suojaus ja suodattimet eivät pysty täysin kompensoimaan huonoa paluutietä tai korkean impedanssin sidosta koteloiden välillä.
• Epäonnistuneet tarkastukset tai vaatimustenmukaisuuden viivästykset: Riittämätön sidos, virheelliset päätteet tai huono dokumentaatio voivat johtaa uudelleentyöhön ja aikataulun lipsumiseen.
• Ylikuumeneminen liitoskohdissa: "Pienestä" kosketusongelmasta tulee kuuma piste vikavirta- tai toistuvissa ylijänniteolosuhteissa.
• Korroosio ja löystyminen: Ulko-, meri-, kosteat tai kemialliset ympäristöt voivat heikentää yhteyksiä nopeammin kuin joukkueet odottavat.
• Asennuspäänsärkyä: Liian jäykkä, liian lyhyt tai väsymys voi aiheuttaa tuotannon epäjohdonmukaisuutta.

Hyvä uutinen on, että useimmat näistä ovat estettävissä. Tärkeintä on käsitellä maadoitusta mekaanisena ja sähköisenä suunnitteluongelmana, ei jälkiajatuksena.

Kuinka valita oikea maadoitusjohto

Luotettava valintaprosessi alkaa todellisista rajoituksistasi, ei vain luettelon kuvauksesta. Käytä tätä kehystä:

1) Määritä maadoitustyö

• Onko se ensisijaisesti turvasidonta, melunhallinta, ylijännitehallinta vai yhdistelmä?
• Onko kyseessä koteloiden välinen liitos, ovien liittäminen, paneeliliittäminen vai kaapelin suojavaipan päättäminen?

2) Kartoita sähkötarpeet

• Vika nykyiset odotukset: Suojalaitteen käyttäytyminen riippuu matalan impedanssin polusta.
• Taajuuskäyttäytyminen: Kohinan ja EMI:n osalta lyhyemmät ja leveämmät johtimet ovat usein parempia kuin pidemmät, kapeammat johtimet.
• Käyttömäärä: Satunnaiset ylitykset eroavat jatkuvasta virran jakamisesta.

3) Yhdistä mekaaninen todellisuus

• Joustaako se (ovet, saranat, tärinä, robotiikka)? Jos kyllä, joustava maadoitusjohdin on kriittinen.
• Onko tila tiukka? Onko käytössä toistuva taivutussäde?
• Onko asentajilla jatkuva pääsy vääntömomenttikiinnittimiin oikein?

4) Ota huomioon ympäristö

• Kosteus, suolasuihku, kemikaalit, korkea lämpötila, UV-altistus tai öljysaasteet voivat muuttaa materiaalivalintoja.
• Jos korroosio on todennäköistä, pintakäsittelyt ja liitäntälaitteet ovat yhtä tärkeitä kuin johdinmateriaalit.

5) Päätä irtisanomisen strategia ajoissa

• Rengasliittimet, korvakkeet, hitsauskielekkeet, nastaliitokset tai puristinmainen liimaus edellyttävät kukin erilaisia ​​johdinrakenteita.
• Päättämisen johdonmukaisuus vastaa suorituskyvyn johdonmukaisuutta.

Jos haluat vähemmän yllätyksiä tuotannossa, lukitse nämä päätökset ennen valjaiden piirustusten viimeistelyä. Dongguan Quande Electronics Co., Ltd. tukee usein ryhmiä vahvistamalla sopivuuden, joustavuuden ja yhteensopivuuden ennen massatuotantoa.

Yleisimmät maadoitusjohdintyypit ja milloin niitä tulee käyttää

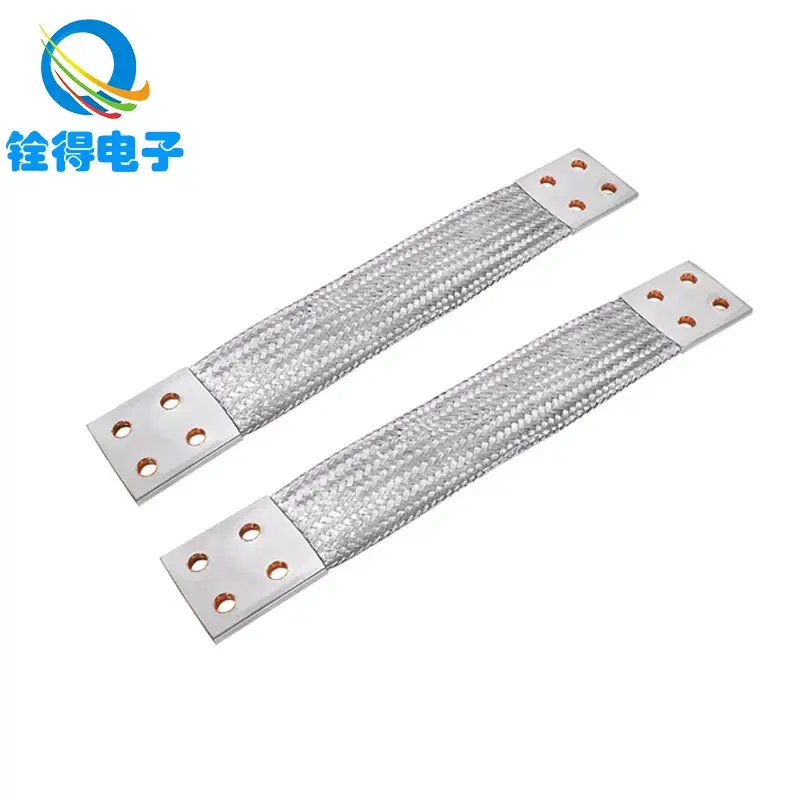

Monille teollisuuskaapeille "paras" valinta on yhdistelmä: paneelissa oleva kiinnitystanko, lyhyet punotut hihnat oville ja liikkuville osille sekä hyvin päätetyt säikeiset johtimet kiinteisiin liitäntöihin.

Kokoon liittyviä huomioita, jotka estävät yllättävät epäonnistumiset

Mitoitus ei ole vain "isompi on parempi". Ylimitoitus voi aiheuttaa jäykkyyttä, kokoonpanoongelmia ja väsymistä. Alimitoitus voi ylikuumentua, epäonnistua suojalaitteen tyhjentämisessä tai luoda epävakaita viitteitä. Pidä nämä periaatteet mielessä:

• Lyhyemmät lyönnit paksumpiamoniin meluongelmiin. Pituuden pienentäminen parantaa usein suorituskykyä enemmän kuin poikkileikkauksen lisääminen.
• Leveämpi voi lyödä ympärikorkeammilla taajuuksilla. Litteät punotut hihnat voivat vähentää impedanssia, kun ne on asennettu oikein.
• Yhteysalueella on väliä. Paksu johdin pienessä kontaktipaikassa voi silti toimia huonosti.
• Lämpö- ja vikatapahtumat ovat erilaisia. Johdin voi selviytyä lyhyestä vikapulssista, mutta epäonnistua toistuvien jännitteiden tai huonon liitoksen kuumenemisen seurauksena.

Jos suunnittelusi on täytettävä tietyt sähkösäännöt tai alan standardit, käytä kyseisen standardin mitoitusmenetelmää perustana ja kerro mekaaniset ja ympäristövaatimukset sen jälkeen. Jos olet epävarma, pidä päättämistä ja asennusta ensiluokkaisina suunnittelutuotteina, ei "asentajan yksityiskohtina".

Asennuskäytännöt, jotka tekevät tai rikkovat maadoituksen

Suurin osa maadoitushäiriöistä tapahtuu liitännöissä. Johtaja on harvoin ongelma; yhteys yleensä on. Nämä käytännöt parantavat dramaattisesti tuloksia:

Käytä puhdasta metalli-metalli-kontaktia, kun tarvitaan liimausta

• Poista maali, anodisointi tai pinnoitteet kiinnityskohdasta, ellei laitteistoa ole suunniteltu lävistämään pinnoitteita luotettavasti.
• Käytä asianmukaisia ​​aluslevyjä tai liimauslaitteita kosketuspaineen ylläpitämiseksi ajan mittaan.

Ohjaa löystymistä tärinän vaikutuksesta

• Käytä laitteistosi ja ympäristösi kanssa yhteensopivia lukitusmenetelmiä.
• Käytä tasaista vääntömomenttia ja dokumentoi se tuotantoa varten.

Minimoi pituus ja vältä silmukoita

• Reititä maadoitusjohtimet mahdollisimman lyhyesti ja suoraan.
• Vältä suuria silmukoita, jotka voivat poimia häiriöitä, kuten antenni.

Suunnittele liikettä varten sen sijaan, että toivoisi, ettei se liiku

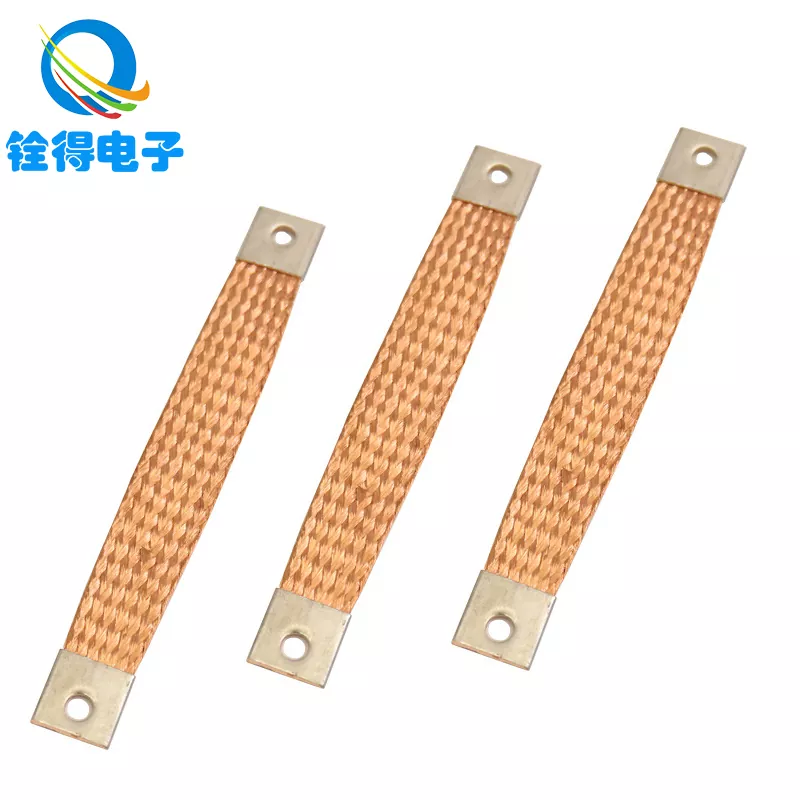

• Ovissa, saranoissa ja tärykokoonpanoissa punottu maadoitushihna, jossa on asianmukainen vedonpoisto, kestää usein kauemmin kuin jäykkä vaijeri.
• Noudata taivutussädettä ja varmista, että hihna tai lanka ei ole mekaaninen pysäytin.

Standardoi päätteet

• Valitse lopettamistyyli ja käytä sitä johdonmukaisesti kaikissa koontiversioissa.
• Puristuslaatua, ulokkeen sovitusta ja kosketuspinnan esikäsittelyä tulee valvoa.

Yleisimmät virheet ja niiden välttäminen

• Pitkien "pigtailien" käyttäminen suojissajotka heikentävät korkean taajuuden suorituskykyä. Pidä suojaliitokset lyhyinä ja harkitse tarvittaessa kiinnitysmenetelmiä.
• Luotetaan alustan kosketukseen maalin läpi. Jos et voi taata metallikontaktia, älä oleta, että se on olemassa.
• Metallien sekoitus ilman suunnittelua. Erilaiset metallit ja kosteus voivat kiihdyttää korroosiota ja lisätä kestävyyttä.
• Oven kiinnityksen huomioimatta jättäminen. Hieno paneelimaa ei auta, jos ovesta tulee meluisa kelluva levy.
• Jäykän johtimen liiallinen taipuminen. Tärinäväsymys on todellinen; valitse liikettä varten suunniteltu johdin.
• Testaus vain perusjatkuvuusäänellä. Jatkuvuus ei ole sama kuin vankka, matalaimpedanssinen sidos todellisissa olosuhteissa.

Kuinka varmistaa maadoituksen laatu kentällä

Vahvistuksen tulee vastata riskiä. Yksinkertaisessa liimauksessa alhaisen vastuksen tarkistus voi olla hyödyllinen. Herkissä järjestelmissä saatat tarvita lisämenetelmiä. Käytännön vaihtoehtoja ovat:

• Silmämääräinen tarkastus: Varmista pinnoitteen poisto, laitteistotyyppi ja että johdin ei ole jännittynyt.
• Pienen vastuksen mittaus: Mittaa liitoksen poikki matalaohmiin työhön soveltuvalla instrumentilla, ei vain perusyleismittarilla.
• Heilutustesti: Siirrä ovia tai valjaita varovasti samalla kun tarkkailet ajoittaista käyttäytymistä.
• Lämpötarkastus kuormitettuna: Kuumat kohdat paljastavat usein erittäin vastustuskykyisiä liitoksia.
• Meluoireiden validointi: Jos maadoituksen on tarkoitus vähentää häiriöitä, varmista ennen ja jälkeen -mittauksilla, jotka vastaavat todellisia käyttöolosuhteita.

Jos järjestelmäsi on turvallisuuskriittinen, noudata soveltuvia sähkösääntöjä ja organisaation testausmenettelyjä. Tämä artikkeli sisältää yleisiä teknisiä ohjeita, mutta lopullisten hyväksymiskriteerien tulee vastata toimialaasi ja vaatimustenmukaisuusvelvoitteitasi.

FAQ

• Onko maadoitusjohto sama kuin nollajohto?
  Ei. Monissa järjestelmissä nolla kuljettaa paluuvirtaa normaalin toiminnan aikana, kun taas maadoitusjohdin on tarkoitettu turvaliitokseen ja vikatilanteisiin. Ne palvelevat eri rooleja ja niitä käsitellään eri tavalla suunnittelussa ja asennuksessa.
• Milloin minun pitäisi käyttää punottu maadoitushihnaa tavallisen johdon sijaan?
  Punottuja hihnoja suositellaan usein liimattaessa liikkuvia osia, tärinäympäristöjä tai lyhyitä, leveitä, matalaimpedanssisia liitoksia, jotka tukevat melunhallintaa. Ne voivat myös tehdä ovien ja koteloiden liittämisestä luotettavampaa, kun taipumista ei voida välttää.
• Vähentääkö paksumpi maajohto aina häiriöitä?
  Ei aina. Pituuden lyhentäminen, liitäntäalueen parantaminen ja impedanssia alentavan geometrian käyttäminen voi olla tärkeämpää kuin pelkkä poikkileikkauksen lisääminen – erityisesti korkeataajuisten kohinoiden osalta.
• Miksi järjestelmässäni on edelleen kohinaa, vaikka kaikki näyttää jatkuvuuden?
  Jatkuvuus vain todistaa, että jokin johtava polku on olemassa. Meluongelmat liittyvät usein impedanssiin toimintataajuuksilla, huonoon sidosgeometriaan, pitkiin letkuihin tai epäjohdonmukaisiin suojan päätteisiin.
• Mikä aiheuttaa maadoitusliitäntöjen epäonnistumisen ajan myötä?
  Yleisiä syitä ovat tärinän löystyminen, korroosio, huono pinnan valmistelu, riittämätön vedonpoisto ja epäjohdonmukainen puristus tai korvakkeen laatu. Ympäristöaltistuminen voi nopeuttaa näitä kaikkia.
• Miten saan maadoituksen johdonmukaisemmaksi tuotannossa?
  Standardoi laitteistot ja päätteet, määritä vääntömomenttitiedot, ohjaa pinnan valmistelua ja valitse kokoonpanoprosessiin sopivat johtimet. Johdonmukaisuus on yhtä paljon prosessin ohjauksesta kuin johtimen valinnasta.
• Voinko mukauttaa maadoitusjohtimia koteloon tai johtosarjaan?
  Kyllä. Monet valmistajat tarjoavat mukautettuja pituuksia, punosrakenteita ja päätevaihtoehtoja. Jos sinulla on ahtaita tila-, liike- tai korroosiorajoitteita, räätälöinti usein vähentää uudelleenkäsittelyä ja parantaa luotettavuutta.

Seuraavat vaiheet

Jos kyseessä on selittämätön EMI, epäjohdonmukainen laitteiden käyttäytyminen, oven kiinnitysongelmia tai maadoituspisteitä, jotka syöpyvät tai löystyvät, älä käsittele maadoitusjohtoa lisävarusteena. Käsittele sitä kuin suunniteltua komponenttia, jolla on sähköiset, mekaaniset ja ympäristövaatimukset.

Jos haluat apua maadoitusjohtimen valinnassa, päätevaihtoehtojen määrittelyssä tai joustavuuden ja asennusrajoitusten mukauttamisessa, Dongguan Quande Electronics Co.,Ltd. voi tukea arviointi- ja tuotantotarpeitasi. Jaa sovelluksesi yksityiskohdat ja piirustukset, niin suosittelemme käytännöllistä maadoitusratkaisua, jonka voit rakentaa toistuvasti ja luotettavasti –ota meihin yhteyttäaloittaaksesi.
