Kuinka punottu kupariputki parantaa joustavia virta- ja maaliitäntöjä?

Abstrakti

Jos olet koskaan käsitellyt halkeilevia korvakkeita, ylikuumeneneita jumpperia, häiriöitä tai meluisia signaaleja korkeavirtalaitteiden lähellä, tiedät jo todellisen vihollisen: jäykät liitokset paikoissa, jotka liikkuvat, tärisevät, laajenevat tai tarvitsevat helpon pääsyn huoltoon.Punottu kupariputkion suunniteltu juuri niille "kaikki on hyvin, kunnes ei ole" ympäristöissä. Siinä yhdistyy korkea johtavuus ja joustavuus, mikä auttaa sinua rakentamaan yhteyksiä, jotka pysyvät luotettavina lämpökierron, mekaanisen liikkeen ja ahtaissa asennustiloissa.

Tämä opas erittelee mitäPunottu kupariputkion, missä se loistaa, mitä asiakkaat yleensä tekevät väärin valitessaan sen ja kuinka se määritellään oikein ensimmäisellä kerralla. Löydät myös mitoitusvinkkejä, käytännöllisen vertailutaulukon, asennuksen parhaita käytäntöjä ja lyhyen UKK:n, jotka auttavat sinua siirtymään "tarvitsemme jotain joustavaa" selkeään, ostovalmiiseen spesifikaatioon.

Sisällysluettelo

• Outline
• Mikä on punottu kupariputki
• Asiakkaan kipukohdat se ratkaisee
• Tyypillisiä käyttötapauksia
• Kuinka valita oikea spesifikaatio
• Käytännön taulukoita mitoitukseen ja sovitukseen
• Asennus- ja käsittelyvinkkejä
• Laadun tarkistuslista ennen ostamista
• Työskentely Dongguan Quande Electronics Co., Ltd:n kanssa
• FAQ
• Seuraavat vaiheet

Outline

1. MääritelläPunottu kupariputkiselkeällä kielellä ja selittää, kuinka se käyttäytyy todellisissa asennuksissa.
2. Kartoita yleiset vikaskenaariot punotun putkimaisen johtimen suunnitteluetuihin.
3. Näytä yleisimmät sovellukset ja tärkeimmät kussakin.
4. Tarjoa valintakehys: materiaali, pinnoitus, punostiheys, mitat ja päätetapa.
5. Jaa helppokäyttöisiä taulukoita, jotta ostajat voivat kohdistaa suorituskykytarpeensa selkeään määrittelyyn.
6. Viimeistele käsittelyvinkeillä, laadun tarkistuslistalla ja ostajaystävällisillä usein kysytyillä kysymyksillä.

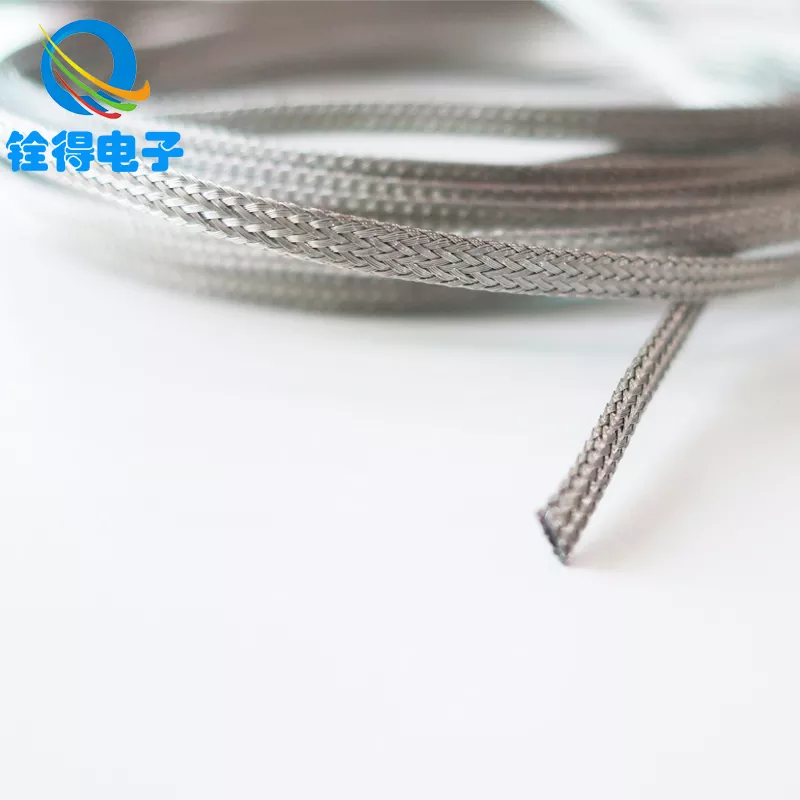

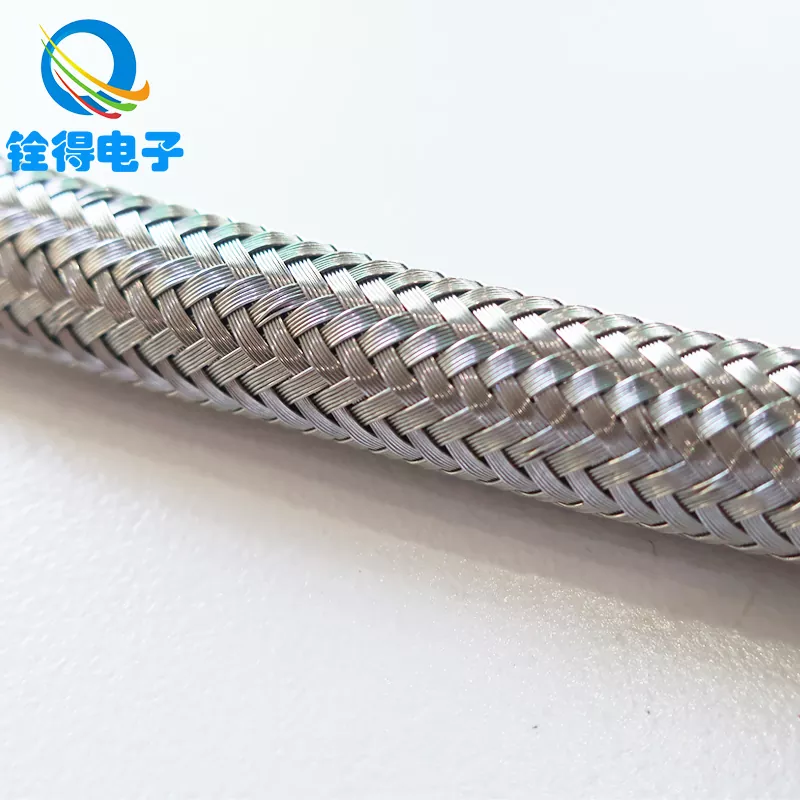

Mikä on punottu kupariputki

Punottu kupariputkion putkimainen punos, joka on valmistettu useista kuparilangan säikeistä, jotka on kudottu joustavaksi holkin tai putken muotoon. Suunnittelusta riippuen sitä voidaan käyttää:

• Joustava johdin(virta kulkee kahden pisteen välillä, joissa tapahtuu liikettä tai laajenemista)
• Maadoittava tie(koteloiden, ovien, kaappien, virtakiskojen ja pyörivien tai tärisevien kokoonpanojen liittäminen)
• Sähkömagneettinen suoja(häiriöiden vähentäminen järjestämällä johtava kotelo kaapeleiden tai kokoonpanojen ympärille)
• Suojalaukku(suojaa letkut/kaapelit hankaukselta ja lisää samalla johtavuutta)

Toisin kuin kiinteä kuparitanko tai jäykkä kaapeli, punottu putki voi taipua toistuvasti ja mukautua ahtaisiin tiloihin. Se voi myös "hengittää" lämpölaajenemisen myötä: lämpötilan noustessa metalliosat laajenevat; kun ne jäähtyvät, ne supistuvat. Punottu rakenne kestää tämän kierron pienemmällä riskillä laitteiston löystymisestä, halkeilu korvakkeessa tai jännityksen siirtyminen herkkiin liittimiin.

Asiakkaan kipukohdat se ratkaisee

Ostajat alkavat yleensä etsiäPunottu kupariputkisen jälkeen, kun olet kohdannut jonkin seuraavista ongelmista:

• Ylikuumeneminen liitoskohdissajohtuen riittämättömästä kosketuspinnasta, huonosta joustavuudesta tai liikkeen aiheuttamista mikroraoista.
• Halkeilevat korvakkeet ja katkenneet säikeetjoissa jäykät johtimet joutuvat taipumaan tärinän tai huollon aikana.
• Löystyneet kiinnikkeet ajan myötälämpösyklin ja mekaanisen liikkeen vuoksi, joka siirtää jännitystä niveleen.
• Melu ja häiriötinvertterien, muuntajien, kytkinlaitteiden, hitsauslaitteiden tai sähköajoneuvojen latauslaitteiden lähellä.
• Vaikeasti asennettavat jumpperitahtaissa kaapeissa, joissa taivutussäde muuttuu taisteluksi.
• Ennenaikainen korroosiokosteissa, rannikko- tai kemiallisesti aktiivisissa ympäristöissä, kun materiaalit eivät sovi olosuhteisiin.

Hyvin määritelty punottu putki ratkaisee nämä ongelmat yhdistämällä johtavuuden, joustavuuden ja pinnan peittävyyden. Tuloksena on helpompi yhteys reitittää, vakaampi ajan mittaan ja vähemmän herkkä pienille siirtymille, jotka rankaisisivat jäykkää osaa.

Tyypillisiä käyttötapauksia

Tässä on todellisia paikkoja, joissaPunottu kupariputkion yleisesti käytetty, ja mistä päättäjät yleensä välittävät eniten:

• Kytkin- ja virtakiskojärjestelmät:joustavat linkit kiskojen tai kuormituksen alaisena kuumenevien komponenttien välillä.
• Muuntajat ja tehonjakelu:maadoitus ja liimaus vikariskin vähentämiseksi ja vakaan potentiaalin ylläpitämiseksi.
• Rautatie- ja autoalustat:tärinää kestävä sidos ja joustavat virtareitit.
• EV/lataus- ja invertterijärjestelmät:hallitsee suurta virtaa ja vähentää samalla sähköistä melua.
• Teollisuuskaapit ja kotelot:oven kiinnityshihnat ja maadoitusreitit, joiden on taiputtava avautuessa/sulkeutuessa.
• EMI-suojaus kaapeleille ja kokoonpanoille:johtava putki kaapelien ympärillä häiriöherkkyyden vähentämiseksi.

Kuinka valita oikea spesifikaatio

ParasPunottu kupariputkiprojektillesi riippuu siitä, miten sitä käytetään: nykyinen taso, käyttösuhde, ympäristö, vaadittu joustavuus, ja lopetusmenetelmä. Alla on käytännöllinen valintakehys, jonka voit antaa suunnittelulle, hankinnalle ja toimittajallesi.

1) Kuparin tyyppi ja johtavuusodotukset

• Paljas kupari:vahva johtavuus, yleinen kontrolloiduissa ympäristöissä.
• Tinattu kupari:parempi hapettumisenkestävyys ja helpompi juotettavuus, usein suositeltu kosteissa tai vaihtelevissa olosuhteissa.
• Erikoispinnoitus:käytetään ainutlaatuisiin korroosio- tai rajapintatarpeisiin (valitse ympäristön ja materiaalien perusteella).

2) Punoksen rakenne ja tiheys

• Langan halkaisija ja säikeiden lukumäärävaikuttaa joustavuuteen ja kestävyyteen.
• Punoksen peittovaikuttaa suojauksen suorituskykyyn ja koskettimen vakauteen.
• Laajennussuhdesillä on merkitystä, milloin putken täytyy sopia eri halkaisijoiden alueelle.

3) Mitat, joilla on todella merkitystä

• Sisähalkaisija (ID):sopiiko se kohdeosan tai kaapelinipun päälle.
• Ulkohalkaisija (OD):sopiiko se tiivisteiden, puristimien tai reitityskanavien sisään.
• Pituus ja huoltosilmukka:jättää tarpeeksi löysää, jotta punos ei muutu nivelesi "jouseksi".

4) Lopetusmenetelmä

• Puristetut korvakkeet/holkit:yleinen maadoitushihnojen ja jumpperien kohdalla.
• Hitsatut/juotetut päät:käytetään, kun tarvitaan suurta luotettavuutta ja pientä kosketusvastusta.
• Puristin tai nauhan pääte:käytetään usein suojaussovelluksiin 360 asteen kontaktin ylläpitämiseksi.

5) Ympäristön ja korroosion todellisuus

• Kosteus, suolaaltistus, teollisuuskemikaalit ja erilaiset metallit voivat muuttaa sitä, miltä "riittävän hyvä" näyttää.
• Jos laitteesi on ulkona tai lähellä suolaista ilmaa, pinnoitteen valinnasta ja liitossuojauksesta ei voida neuvotella.

Käytännön taulukoita mitoitukseen ja sovitukseen

Taulukko 1: Sovellustarpeiden yhteensopivuus punotun putken ominaisuuksien kanssa

Taulukko 2: Ostajaystävällinen tarkistuslista punotun kupariputken määrittämiseksi

Asennus- ja käsittelyvinkkejä

Jopa parasPunottu kupariputkivoi toimia huonommin, jos se leikataan, käsitellään tai lopetetaan huonosti. Nämä kenttäystävälliset vinkit vähentävät uudelleentyöstöä ja epäonnistumisia:

• Estä rispaantuminen leikkaamisen aikana:käytä menetelmää, joka pitää säikeet sisällä (kääri teippiä ennen leikkaamista tai käytä asianmukaisia ​​työkaluja).
• Lisää palvelusilmukka, kun liikettä on:salli lempeät kaarteet tiukkojen mutkien sijaan päätepisteessä.
• Suojaa päät:lämpökutiste, saappaat tai hihat voivat vähentää hankausta ja estää hajakuituja leviämästä.
• Varmista puhtaat liitospinnat:poista hapettumat tai roskat kohdista, joissa korvakkeet tai puristimet koskettavat metallia.
• Mielessä erilaiset metallit:jos laitteistosi ei ole kupariystävällinen, harkitse pinnan suojausstrategioita galvaanisten ongelmien vähentämiseksi.
• Vääntömomentilla on väliä:johdonmukainen kiinnitys vähentää mikroliikettä ja vakauttaa kosketusvastusta.

Suojauskäytössä aseta etusijalle 360 ​​asteen kosketus: punos, jota kosketetaan vain yhdestä pienestä kohdasta, saattaa näyttää asennetulta, mutta se ei vaimenna jatkuvasti melua. Keskity suurvirtasiltojen kohdalla päiden eheyteen: vankka puristus tai suunnitellut päätykäsittelyt luovat tyypillisesti suurimman luotettavuuseron.

Laadun tarkistuslista ennen ostamista

Jos hankitPunottu kupariputkikriittisille laitteille haluat ennakoitavan johtavuuden, yhtenäisen punoksen geometrian ja vakaat materiaalit. Käytä tätä tarkistuslistaa, kun tarkastelet näytteitä tai toimittajan asiakirjoja:

• Materiaalin konsistenssi:Vahvista kuparilaatu ja viimeistely vastaa ympäristöäsi ja liitostapaasi.
• Punoksen tasaisuus:Tarkista aukot, epäjohdonmukaiset poimut tai epätasainen peitto koko pituudella.
• Mittojen vakaus:tarkista ID/OD rennossa ja asennetussa olosuhteissa, varsinkin jos kyseessä on venyttely.
• Päätteen luotettavuus (jos asennettu):tarkasta puristussymmetria, vetolujuusodotukset ja päiden tiivistys.
• Pakkaus ja käsittely:huono pakkaus voi muuttaa punoksia tai aiheuttaa kontaminaatiota ennen kuin osa edes saavuttaa linjaasi.

Työskentely Dongguan Quande Electronics Co., Ltd:n kanssa

Kun ostat punottuja johtimia, et osta vain kuparia – ostat myös toistettavuutta: sama punostiheys, sama istuvuus ja sama päätetulos aina kun tuotantolinjasi on käynnissä.Dongguan Quande Electronics Co., Ltd.tarjoaaPunottu kupariputkisovelluksiin suunniteltuja ratkaisuja jossa joustavuuden, johtavuuden ja kestävyyden täytyy elää yhdessä samassa osassa.

Jos sinulla on jo piirustus tai vanha osanumero, voit yleensä muuttaa sen nopeasti selkeäksi määrittelyksi. Jos et, käytännöllinen spesifikaatio voidaan silti rakentaa muutamalla syötteellä: minne se on asennettu, miten se liikkuu, mihin se liittyy ja missä ympäristössä se elää. Se riittää usein kaventamaan materiaalia, kokoaluetta, ja lopettaa hoitovaihtoehdot ilman yritys-erehdysten ostoa.

FAQ

Seuraavat vaiheet

Jos nykyinen laitteistosi kärsii kuumuudesta, tärinästä, tiukasta reitityksestä tai epäluotettavasta maadoituksesta,Punottu kupariputkion usein yksinkertaisin päivitys mitattavissa oleva vakauden lisäys. Nopein polku oikeaan valintaan on määrittää asennusrajoitukset (tila, liike, lämpötilan vaihtelu) ja lopetustapa. Sieltä oikea materiaali ja punosrakenne tulevat yleensä ilmeisiksi.
